Первый период сушки



В первом периоде удаляется т.н. поверхностная влага и процесс сушки аналогичен процессу испарения влаги со свободной поверхности при

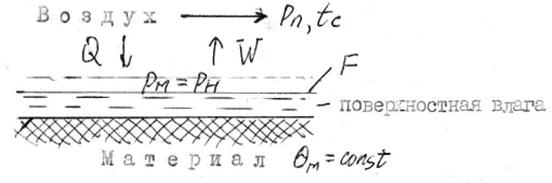

одинаковых условиях. Схема испарения показана на рис. 181.

Рис. 181. Схема испарения влаги в первом периоде сушки.



Считается, что парциальное давление водяного пара в погранич­ном слое над поверхностью влаги достигает насыщения, т.е.

Рмн

Тогда движущая сила по Дальтону

Р= Рнп

В первом периоде cушка рассматривается как тепломассообменный процесс. Дифференциальное уравнение массоотдачи

/156/



где - коэффициент массоотдачи, кг/ м2.с.Па.

Более удобно использовать влагосодержание воздуха

/157/


Количество испаренной влаги прямо пропорционально количеству подведенного тепла из воздуха.



Дифференциальное уравнение теплоотдачи

/158/



интегральные уравнения для /157, 158/

, кг /157а/

, кДж /158а/





Зависимости /157а, 158а/ позволяют рассчитать и Для определения коэффициентов скорости и применяют критериальные уравнения /В.Ф. Фролов. Моделирование сушки дисперсных материалов. -Л.:Химия, 1987.-208 с., с.6/

/159/

/160/

где ; - критерии Нуссельта,

; - критерии Прандтля,

- критерий Гухмана,

- критерий Рейнольдса,

- температуры сухого и мокрого термометра,

- коэффициент диффузии,

- характерный линейный параметр.

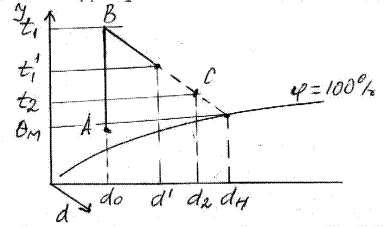

Для определения средней разности температур и влагосодержаний воздуха применяется диаграмма Рамзина /рис. 182/





Рис. 182. Определение параметров воздуха для первого периода

сушка.



Средняя разность температур /рис. 183/









Рис. 183. К определению средней разности температур.

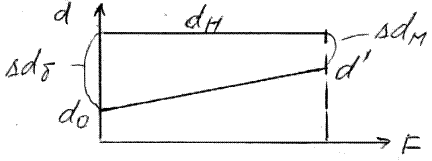

Средняя разность влагосодержаний воздуха /рис. 184/.



Рис. 184. К определению средней разности влагосодержаний воздуха.



Основная масса влаги удаляется в первом периоде сушки. Удаление поверхностной влаги не влияет на качество материала и не зависит от его свойств. Материал экранирован влагой и не боится перегрева, его температура остается неизменной / Qм =const /.Поэтому интенсификация прогресса сушки осуществляется в основном в первом периоде.



Пути интенсификации.

1. Увеличение температуры сушильного агента / tс и tср /.

2. Уменьшение относительной влажности сушильного агента

/ увеличе­ние dср /.

3. Увеличение скорости сушильного агента / увеличение /.

4. Увеличение поверхности контакта фаз F / измельчение, раздробление материала /.



Этим условиям в наибольшей степени отвечают высокоинтенсивные конвективные сушилки:

1. Пневматические,

2. Распылительные,

3. Аэрофонтанные,

4. Кипящего слоя,

5. Циклонные.

Конструкции некоторых сушилок представлены на рис. 185 - 194

/данные М-ТИ/.
