Лекция 6. Рис 8 Вертикальный коммуникационный узел

Рис.9 пассажирский лифт

Лифтовая кабина

Противовес

Рис 8 Вертикальный коммуникационный узел

Для сообщения между этажами кроме лестниц могут быть использованы пандусы - наклонные плоскости.

Здания высотой более 5 этажей должны быть оборудованы лифтами, количество которых зависит от этажности, типа здания. Лифты представляют собой кабины, подвешенные на сильных тросах и перемещаемые внутри несгораемых шахт по вертикальным направляющим. Различают лифты грузовые и пассажирские (грузоподъёмность 320 и 50 кг) Т.к. грузовые лифты жилых зданий используются для перевозки людей, их называют грузопассажирскими (грузоподъёмностью -500кг) лифтовая шахта.

1 –лифтовая шахта

1.3.4 Дома коридорного типа.

Дома коридорного типа имеют развитые горизонтальные коммуникации в виде поэтажных коридоров, вдоль которых расположены квартиры с односторонней ориентацией окон. По требованиям инсоляции такие дома могут иметь только меридиональную ориентацию. В коридорных домах нет сквозного проветривания, поэтому их применение возможно, где такое проветривание необязательно. Проветривание квартир может осуществляться через окна в торцах коридоров с естественным освещением или через световые разрывы. При длине коридоров <=20 м предусматривается одностороннее освещение, при длине <=40 м - двухстороннее. Ширина коридоров -1.4 м при длине <40 м; 1.6 м - при длине >40 м.

Общие коридоры длиной >=60 м разделяют перегородками с самозакрывающимися дверями на отсеки длиной 30 м.

Положительными качествами коридорных домов являются: экономичное использование вертикальных коммуникаций, уменьшение числа входов в здание, возможность применения широких корпусов. Такие качества позволяют использовать схему в северных районах, в районах, где необходима защита жилищ от воздействия пылевых бурь. В домах коридорного типа целесообразно размещать 1-2 комнатные квартиры.

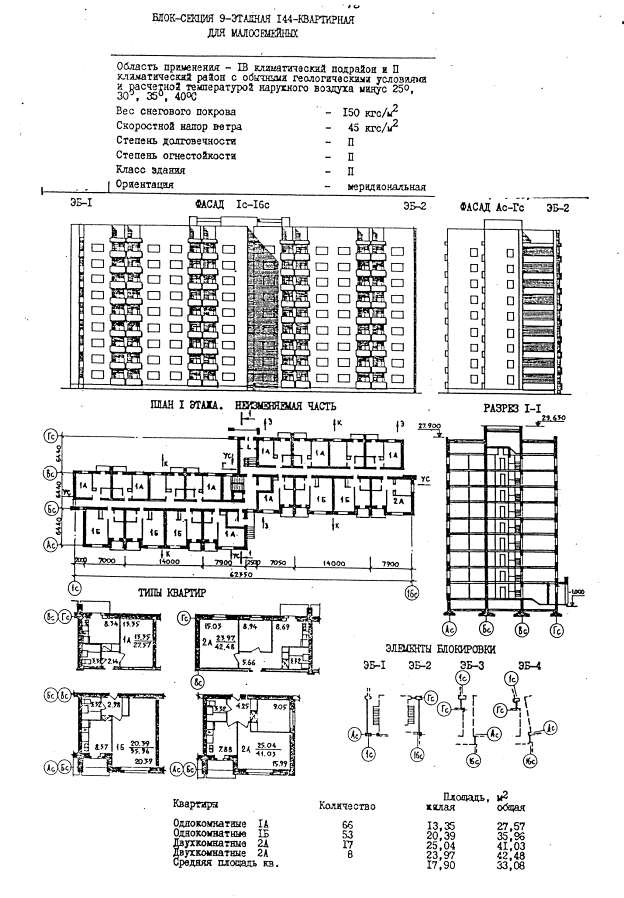

В торцах дома должны иметь эвакуационные лестницы. См. Рис. 10

1.3.5 Дома галерейного типа.

Дома данного типа характерны для южных районов. В галерейных домах входы в квартиры устраивают с поэтажных открытых галерей. Квартиры имеют двухстороннюю ориентацию и сквозное проветривание, при этом на южный сектор горизонта ориентируют жилые комнаты, а на северный - галереи и подсобные помещения квартир.

В домах галерейного типа целесообразно размешать одно-, двухкомнатные квартиры и частично (в торцах здания)- трёх-, четырёх комнатные. Многоэтажные галерейные дома должны иметь не менее двух эвакуационных лестниц, См. Рис.11

1.3.6 Дома коридорно-секционного и галерейно-секционного типа.

В таких домах коридоры устраивают через этаж, а этажи подразделяют на коридорные и секционные. Квартиры 3-4- комнатные размещают в двух уровнях, т.е. через этаж. На секционном этаже квартиры имеют сквозное проветривание и необходимую инсоляцию благодаря двухсторонней ориентации комнат. В коридорном этаже располагают кухню, общую комнату, в секционном – спальни. Предусматриваются внутриквартирные лестницы шириной не менее 900мм. См. Рис.12

Тема 1.4 Специализированные и специальные дома
