Травление

Проявление.

Проявление скрытого изображения для негативных фоторезистов заключается в обработке фотослоя органическим растворителем. При этом участки, не подвергшиеся облучению, растворяются, а облучённые участки, где при поглощении ультрафиолетового излучения происходит разрыв межатомных связей и перестройка структуры (фотополимеризация), сохраняются (см. рис. 16).

В позитивных фоторезистах на участках, подвергшихся облучению, происходит разрушение структуры (деструкция) с образованием кислоты. Для перевода её в растворимые слои применяют раствор неорганического соединения со щелочными свойствами (KOH, NaOH и др).

После отмывки от следов проявителя и сушки полученную фотомаску подвергают тепловому задубливанию (120÷180°С в зависимости от марки фоторезиста), в результате чего окончательно формируются её защитные свойства.

При травлении в жидких травителях используются водные растворы неорганических соединений (обычно кислот). Химический состав и концентрация травителя в растворе подбирается так, чтобы поверхностный слой растворялся активно, а нижележащий не растворялся. С травлением в жидких травителях связано не только явление подтравливания под фотомаску, но и разброс величины подтравливания в совокупности элементов одного слоя.

К моменту окончания растворения слоя в "окне" фотомаски боковое травление оказывается примерно равным толщине слоя (рис. 18), однако момент окончания травления зависит от размеров вытравливаемого элемента (окна в маске). В процессе травления имеют место отвод продуктов химической реакции от поверхности в раствор и подвод из раствора свежего травителя. Оба процесса протекают благодаря взаимодиффузии, скорость которой и определяет скорость травления. В мелких элементах массообмен затруднён и скорость травления ниже, чем в крупных элементах. Поскольку технологическое время травления устанавливают по самому мелкому элементу, более крупные элементы получают "перетрав", т.е. большие погрешности размера.

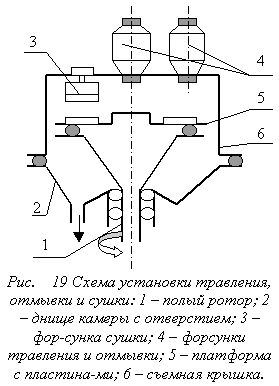

Для повышения точности травления, т.е. уменьшения разброса размеров элементов из-за растрава, необходимо динамическое воздействие травителя на обрабатываемую по-верхность. На рис. 19 приведена схема установки на основе центрифуги, снабжённой тремя форсунками для последовательного травления, отмывки (деионизированной водой) и сушки (подогретым воздухом). Форсунка для травителя обеспечивает ускоренную подачу свежего травителя к поверхности, вытесняя продукты реакции, а центробежные силы ускоряют отвод отработанного травителя. В табл 5 приведены применяемых при производстве интегральных микросхем типы травителей.

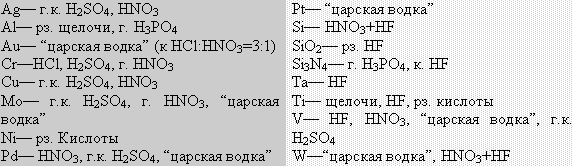

Таблица 5. Травители для некоторых материалов.


Примечание: к- концентрированная; рз- разбавленная; г- горячая.

Существенное повышение точности травления достигается при использовании вакуум-плазменных ("сухих") методов травления, при которых разрушение слоя происходит механически за счёт бомбардировки потоком заряженных частиц (ионов инертного газа). С этой целью в вакуумной камере при давлении газа 1÷10 Па зажигается разряд и обрабатываемая пластина в качестве катода подвергается обработке ионами с энергией до 1 кэВ. Структура полимерной фотомаски и её толщина сохраняют её защитные свойства до окончания обработки слоя. Поскольку движение ионов инертного газа (обычно аргона) происходит по нормали к поверхности пластины, вытравленные участки точно соответствуют размерам окон фотомаски, т.е. эффект подтравливания отсутствует.
