Временное уплотнение при цифровой передаче

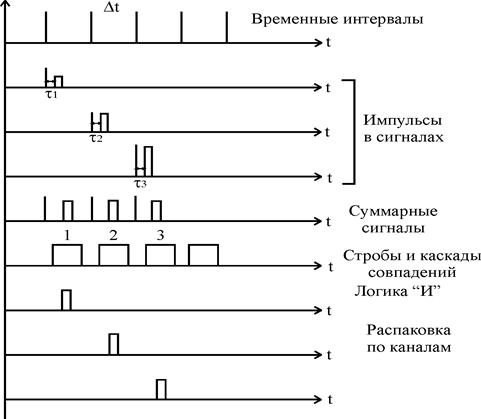

Временное уплотнение получило широкое распространение в последнее время в связи с развитием быстродействующей цифровой элементной базы. Структура сигналов во временной области при временном уплотнении каналов показана на рис. 8.2.

Рис. 8.2. Структура сигналов во временной области при временном уплотнении каналов

Временное уплотнение применяется в дискретных цифровых системах передачи дискретной информации (СПДИ) и системах с импульсно-кодовой модуляцией (ИКМ).

Длительность многоканального сигнала (пакета сигналов от нескольких источников информации) определяется по формуле:

T_S = t_В× k× m,

где t_В - время выборки 1 бита, k - число разрядов в кодовом слове, m - число каналов.

Структура сигналов во временной области при временном уплотнении каналов в режиме ИКМ, при передаче m 4-х разрядных символов, показана на рис. 8.3.

В последнее время синхронизирующие импульсы не вводят, а разделение по времени выполняется благодаря высокой точности кварцевых тактовых генераторов и первому синхронизирующему импульсу.

Рис. 8.3. Структура сигналов во временной области при временном уплотнении каналов при ИКМ

Примеры РТС передачи информации.

РТС гражданской авиации осуществляет обмен между пунктами, самолетами и специальными службами.

Система на ОВЧ - для связи в зоне прямой видимости.

Коротковолновая система радиосвязи (голосовая).

Коротковолновая система для больших дальностей - использует код Морзе (или ИКМ) с частотной манипуляцией.
