Меньшую сетку не доводят до опоры на расстояние t_k (рис. IX.29,а). В плитах, неразрезных и закрепленных на опоре, принимают t_k =l/4, в плитах, свободно опертых t_k =l/8, где l₁ меньшая сторона опорного контура. Пролет­ную арматуру плит конструируют также и из унифициро денных сеток с продольной рабочей арматурой. Сетки укладывают в пролете в два слоя во взаимно перпенди­кулярном направлении (рис. XI.29,б). Монтажные стер­жни сеток не стыкуются.

Надопорная арматура неразрезных многопролетных плит, опертых по контуру, при плоских сетках в пролете конструируется аналогично надопорной арматуре балоч­ных плит (см. рис. XI.23, в). Армирование может осуществляться также с применением типовых рулонных сеток с продольной рабочей арматурой, раскатываемых во взаимно перпендикулярном направлении. В первом пролете многопролетных плит изгибающий |момент больше, чем в средних, поэтому поверх основных |сеток укладывают дополнительные рулонные сетки (рис. XI.29, б) или дополнительные плоские сетки (рис. XI.29, в).

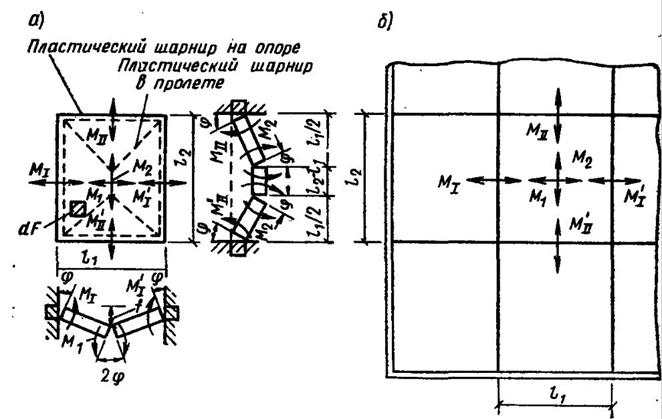

Рис. XI.30. К расчету плит, опертых по контуру, по методу предель­ного равновесия

Плиты, опертые по контуру, рассчитывают кинемати­ческим способом метода предельного равновесия. Плита в предельном равновесии рассматривается как система плоских звеньев, соединенных друг с другом по линиям излома пластическими: шарнирами, возникающими в /пролете приблизительно по биссектрисам углов и на опоpax вдоль балок (рис. XI.30, в). Изгибающие моменты плиты М зависят от площади арматуры А_s,. пересечен­ной пластическим шарниром, и определяются на 1 м ширины плиты по формуле М=R_sA_sz_b.

При различных способах армирования плит, опертых по контуру, составляют уравнение работ внешних и внут­ренних сил на перемещениях в предельном равновесии и определяют изгибающие моменты от равномерно рас­пределенной нагрузки

Панель плиты в общем случае испытывает действие пролетных М₁, М₂ и опорных моментов M₁,. M’₁ М_II, M’_II (рис. XI.30, б). В предельном равновесии плита под на­грузкой провисает, и ее плоская поверхность превраща­ется в поверхность пирамиды, гранями которой служат треугольные и трапециевидные звенья. Высотой пира­миды будет максимальный прогиб плиты f, угол поворо­та звеньев

Внешняя нагрузка в связи с провисанием плиты пе­ремещается и совершает работу, равную произведению интенсивности нагрузки q на объем фигуры перемещения:

где q=g+υ

При этом работа внутренних сил определяется ра­ботой изгибающих моментов на соответствующих углах поворота (см. рис. XI.30, в)

Из условия равенства работ внешних и внутренних сил А_q=А_m приравняем формулы (XI.37) и (XI.38), а угол поворота φ заменим его значением по формуле (XI.36). Тогда

Если одна из нижних сеток плиты не доходит до опоры на ¼ l, площадь нижней рабочей арматуры, пере­сеченной линейным пластическим шарниром в краевой полосе, будет вдвое меньше и формула (XI.39) принима­ет вид

В правые части уравнений (XI.39)—(XI.40) входят расчетные моменты на единицу ширины плиты: два про­летных момента M₁, М₂ и четыре опорных момента M₁, M'₁, М_II, М'_II. Пользуясь рекомендуемыми соотношения­ми между расчетными моментами, согласно табл. XI.2, задачу сводят к одному неизвестному.

Таблица XI.2. Соотношения между расчетными моментами в плитах, опертых по контуру

Если плита имеет один или несколько свободно опертых краев, то соответствующие опорные моменты в урав­нениях (XI.39) и (XI.40) принимают равными нулю. Расчетные пролеты l₁ и l₂ принимают равными рас­стоянию (в свету) между балками или расстоянию от оси опоры на стене до грани балки (при свободном опирании).

В плитах, окаймленных по всему контуру монолит­но-связанными с ним балками, в предельном равновесии возникают распоры, повышающие их несущую способ­ность. Поэтому при подборе сечений арматуры плит из­гибающие моменты, определенные расчетом, следует уменьшить: в сечениях средних пролетов и у средних опор — на 20%; в сечениях первых пролетов и первых промежуточных опор при l_k/l<1,5—на 20% и при 1,5< l_k/l <2—на 10%, где l—расчетный пролет плиты в направлении, перпендикулярном краю перекрытия; l_k — расчетный пролет плиты в направлении, параллельном краю перекрытия.

Сечение арматуры плит подбирают как для прямо­угольных сечений. Рабочую арматуру в направлении меньшего пролета располагают ниже арматуры, идущей в направлении большего пролета. В соответствии с та­ким расположением арматуры рабочая высота сечения плиты для каждого направления различна и будет отли­чаться на размер диаметра арматуры.
