Шаблон маски подсети

Физические и логические адреса

В полях адреса не могут использоваться значения, превышающие 255. Тем не менее, в вашей сети может существовать узел с номером 257. Значение 257 не записывается в адресе, но при помощи маски подсети мы можем содержать узел, имеющий в адресе число 257.

Адрес, использующий подсети, все еще можно рассматривать как адрес, их не использующий. Отличий в записи нет. Например, если адрес – 130.1.9.1, а маска подсети – 255.255.248.0, тогда номер сети – 130.1, подсети – 8, а узла – 257.

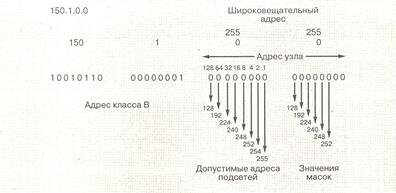

Как можно видеть на рисунке, вертикальная линия между номерами узла и подсети является разделителем. Первый бит части адреса под номер подсети установлен в единицу. Однако номер подсети не будет равен 1. При его вычислении необходимо рассматривать третье поле как единое целое. Так как этот бит установлен в единицу, значение будет равно 8 (четвертый бит). Первый номер подсети равен 0, а каждый последующий кратен 8.

В предыдущем примере в каждой подсети мы могли использовать 2046 узлов. Эта цифра более реальна, чем та, которая получается без использования подсетей. В последнем случае мы получим 65535 узлов. У нас был один IP-адрес и при помощи подсети мы смогли использовать его более рационально, не запрашивая дополнительных адресов. Наряду с этим, в маршрутные таблицы Internet был занесен всего один адрес, несмотря на то, что в нашей сети было 32 подсети. Маршрутные таблицы Internet не принимают подсети во внимание. Мы использовали один сетевой адрес класса В и организовали 32 подсети. Без использования подсетей мы имели бы всего одну сеть с 65534 узлами.
