Графический расчет усилительного каскада




Будем считать, что источник сигнала по отношению к транзистору является генератором тока iГ» IГm sin w t, где IГm=EГm/RГ. Тогда полный входной ток транзистора можно считать известным
. (3.43)

Сопротивление нагрузки будем считать большим RН >> RК.

Для описания работы транзистора воспользуемся семейством выходных характеристик (рис. 3.31) iК=f(iБ,uКЭ). Учитывая, что характеристика резистора RК подчиняется закону Ома, получим:

,

где (EК - uКЭ) - падение напряжения на резисторе RК. Это уравнение называется уравнением нагрузочной линии. Ее график имеет вид прямой линии, проходящей через точку EК на оси абсцисс и через точку EК /RК, на оси ординат. Чем меньше RК, тем более круто проходит нагрузочная линия. Поскольку через транзистор и RК протекает один и тот же ток iК, то его величина и напряжение uКЭ могут быть найдены путем решения системы уравнений:

. (3.44)

Эта система уравнений может быть решена графически, путем нахождения точек пересечения нагрузочной линии с графиками выходных характеристик транзистора. Для определения параметров режима по постоянному току примем eГ =0. Тогда значения постоянной составляющей тока коллектора IК (0) и напряжения UКЭ (0) определяются пересечением нагрузочной линии и статической характеристики транзистора, снятой при iБ =IБ (0), - см. рис. 3.31, точка А.

При подаче на вход каскада напряжения eГ ток базы будет изменяться относительно IБ (0) по синусоидальному закону с амплитудой

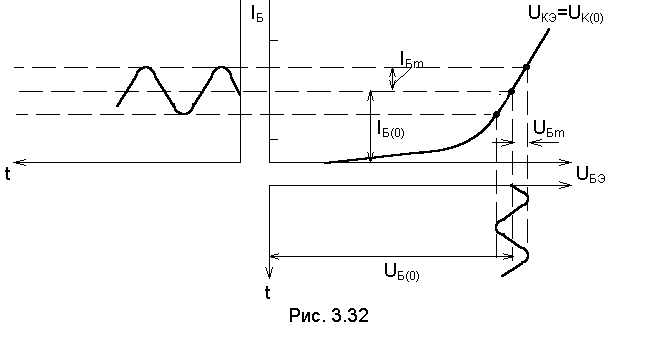

и рабочая точка будет перемещаться по нагрузочной линии между точками B и C. Соответственно будет изменяться ток коллектора с амплитудой IКm около значения IК (0) и напряжение на коллекторе с амплитудой UКm около значения UКЭ (0). При этом ток коллектора iК будет находиться в фазе с током базы iБ, а выходное напряжение uКЭ в противо-фазе. (Увеличению тока базы соответствует увеличение тока коллектора и уменьшение напряжения на коллекторе. См. рис. 3.31). Для определения входного напряжения uБЭ необходимо воспользоваться входной характеристикой транзистора i=f(uБЭ) при uКЭ=UК(0) рис.3.32. (Строго говоря, при больших UКm может потребоваться семейство входных характеристик, снятых при различных uКЭ, но, как правило, влиянием uКЭ на входной ток можно пренебречь). Постоянному току IБ (0) соответствует постоянное напряжение UБ (0). При изменении тока базы с амплитудой IБm входное напряжение изменяется с амплитудой UБm . Обратим внимание на то, что выходное напряжение в данном каскаде (ОЭ) противофазно входному. Графические расчеты могут выполняться и без учета введенных ранее ограничений.

Основными параметрами усилительного каскада являются:

- коэффициент усиления по напряжению;

- коэффициент усиления по току;

- коэффициент усиления по мощности;

- входное сопротивление;

- выходное сопротивление,

г д е - выходное напряжение при RН ® Ґ;

- выходной ток при RН = 0;

-коэффициент полезного действия.
