Модель процесса создания ПО

Основной ее особенностью является наличие обратных связей между этапами, вследствие этого появляется возможность проведения проверок и корректировок проектируемой ИС на каждой стадии разработки.

В результате трудоемкость отладки по сравнению с каскадной моделью существенно снижается.

Итерационность модели проявляется в обработке ошибок, выявленных промежуточным контролем.

Если на каком-либо этапе в ходе промежуточной проверки обнаружена ошибка, допущенная на более ранней стадии разработки, необходимо повторить весь цикл работ этой стадии. При этом анализируются причины ошибки и корректируются в случае необходимости исходные данные этапа или его содержание (последовательность действий).

Итерационная (инкрементная) модель жизненного цикла ПО

К сожалению, в процессе разработки системы могут измениться начальные требования, и в этом случае итерационная модель может оказаться неэффективной.

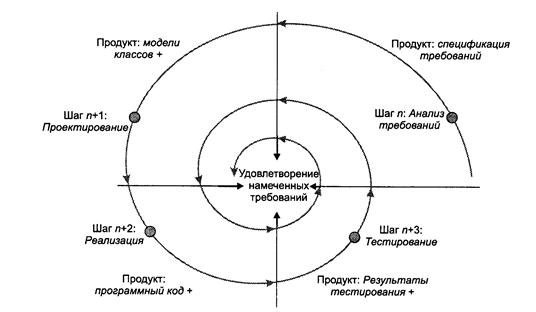

Спиральная модель жизненного цикла ПО

Третья модель ЖЦ ПО — спиральная (spiral) модель (рис. 2.7) — поддерживает итерации поэтапной модели, но особое внимание уделяется начальным этапам проектирования: анализу требований, проектированию спецификаций, предварительному проектированию и детальному проектированию.

Каждый виток спирали соответствует поэтапной модели создания фрагмента или версии ПО, уточняются цели и требования к программному обеспечению, оценивается качество разработанного фрагмента или версии и планируются работы следующей стадии разработки (витка). Таким образом, углубляются и конкретизируются все детали проектируемого ПО, в результате получается продукт, который удовлетворяет всем требованиям заказчика.

Такая модель представляет собой упрощенное описание процесса создания ПО — по­следовательность практических этапов, необходимых для разработки создаваемого про­граммного продукта. Подобные модели, несмотря на их разнообразие, служат абстракт­ным представлением реального процесса создания ПО. Модели могут отображать процес­сы, которые являются частью технологического процесса создания ПО, компоненты программных продуктов и действия людей, участвующих в создании ПО. Опишем кратко типы моделей технологического процесса создания программного обеспечения.

1. Модель последовательности работ. Показывает последовательность этапов, выпол­няемых в процессе создания ПО, включая начало и завершение каждого этапа, а также зависимость между выполнением этапов. Этапы в этой модели соответствуют определенным работам, выполняемым разработчиками ПО.

2. Модели потоков данных и процессов. В них процесс создания ПО представляется в виде множества активностей (процессов), в ходе реализации которых выполняются преобразования определенных данных. Например, на вход активности (процесса) создания спецификации ПО поступают определенные данные, на выходе этой ак­тивности получают данные, которые поступают на вход активности, соответст­вующей проектированию ПО, и т.д. Активность в такой модели часто является процессом более низкого порядка, чем этапы работ в модели предыдущего типа. Преобразования данных при реализации активностей могут выполнять как разра­ботчики ПО, так и компьютеры.

3. Ролевая модель. Модель этого типа представляет роли людей, включенных в процесс создания ПО, и действия, выполняемые ими в этих ролях.

Существует также большое количество разнообразных моделей процесса разработки программного обеспечения (т.е. подходов к процессу разработки).

CASE-технология

Аббревиатура CASE обозначает Computer-Aided Software Engineering — автоматизиро­ванная разработка программного обеспечения. Под этим понимается широкий спектр программ, применяемых для поддержки и сопровождения различных этапов создания ПО: анализа системных требований, моделирования системы, ее отладки и тестирования и др. Все современные методы создания ПО используют соответствующие CASE-средства: редакторы нотаций, применяемых для описания моделей, модули анализа, проверяющие соответствие модели правилам метода, и генераторы отчетов, помогающие при оформлении документации на разрабатываемое ПО. Кроме того, CASE-средства могут включать в себя генератор кода, который автоматически генерирует исходный код программы на основе модели системы, а также руководство пользователя.

CASE-средства, предназначенные для анализа спецификаций и проектирования ПО иногда называют CASE-средствами верхнего уровня, поскольку они применяются на начальной стадии разработки программных систем. В то же время САSЕ-средства, направленные на поддержку разработки и тестирования ПО, т.е. отладчики, генераторы тестов и редакторы программ, подчас называют CASE-средствами нижнего уровня.
