Графический процессор адаптера, принцип работы тракта записи

Функциональная схема адаптеров дисплеев

Дисплейным адаптером называется блок компьютера, к которому подключается дисплей.

В обязательный круг задач этого адаптера входит формирование изображения на экране под управлением программы компьютера, выполняемое в графическом и (или) алфавитно-цифровом режиме отображения.

Расширенный круг задач может включать и воспроизведение на экране того же монитора «живого» видео из потока данных, полученного от компьютера или от какого-либо источника телевизионного сигнала.

Функциональная схема графического адаптера.

Функциональная схема применима практически ко всем адаптерам, применяемым в PC.

Контроллер ЭЛТ обеспечивает согласованное формирование сигналов сканирования видеопамяти (адрес и стробы чтения) и сигналов вертикальной и горизонтальной синхронизации монитора. Должен обеспечивать требуемые частоты развертки и режимы сканирования видеопамяти, которые зависят от режима отображения (графический или текстовый) и организации видеопамяти.

Видеопамять — это специальная область памяти, из которой контроллер ЭЛТ организует циклическое чтение содержимого для регенерации изображения. Определяется необходимым графическим режимом.

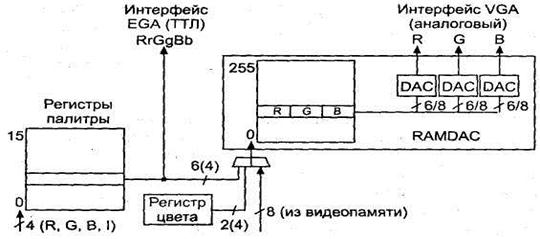

Контроллер атрибутов управляет цветовой информации, хранящейся в видеопамяти. В текстовом режиме он обрабатывает информацию из байт атрибутов знакомест (откуда и пошло его название), в графическом — из бит текущего выводимого пиксела. Контроллер атрибутов позволяет увязать объем хранимой цветовой информации с возможностями монитора.

Графический процессор является средством повышения производительности программного построения изображений, точнее их образов, в видеопамяти. Ведет обработку видеосигналов.

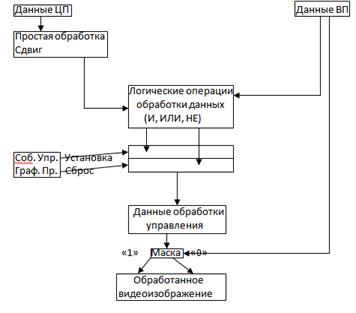

Алгоритм обработки графического процесса

Синхронизатор, появившийся с адаптером EGA, позволяет синхронизировать циклы обращения процессора к видеопамяти с процессом регенерации изображения.

Внутренняя шина адаптера предназначена для высокопроизводительного обмена данными между видеопамятью, графическим акселератором и внешним интерфейсом(32 или 64 бита).

Блок внешнего интерфейса связывает адаптер с одной из шин компьютера(от 32 бит и выше).

Блок интерфейса монитора формирует выходные сигналы соответствующего типа (RGB-TTL, RGB-Analog, композитный видео или S-Video), обеспечивает диалог монитора с ЦП.

Расширение BIOS функции выполняются через вызов программного прерывания Int 10 h — видеосервис BIOS.

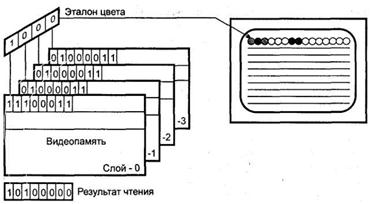

Чтение видеопамяти со сравнением цветов(используется в декомпрессорах)
