Плотины
Плотины – водоподпорные ГТС, перегораживающие водоток и его долину и служащие для создания запасов воды в запасных водохранилищах или же для снижения максимальных расходов воды в реке (противопаводковые водохранилища). В процессе эксплуатации плотины испытывают различные постоянные и кратковременные нагрузки, которые предопределяют выбор конструкции и параметров плотин. На рис. 31 представлена схема основных нагрузок на плотину. К постоянным нагрузкам относят: Wв – гидростатическое давление со стороны верхнего бьефа при отметке уровня воды в нем, равной НПУ. Wнб - тоже, но со стороны нижнего бьефа, G –вес сооружения, Wвзв – взвешивающее (архимедово) давление снизу, Wф – фильтрационное давление снизу, Wн – давление наносов, накопляемых у плотины. К кратковременным нагрузкам следует отнести: Wл – давление льда, Wвол – волновое давление, Wдин – динамическое давление от сброса воды в НБ.

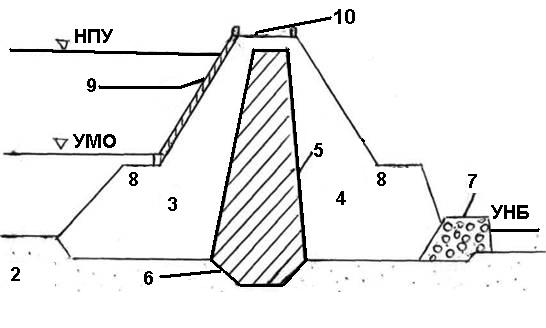

Рис. 32. Элементы грунтовой плотины 1 - водоупор 2 - основание 3 - 4 - верхняя-нижняя призмы 5 - противофильтрационное устройство в теле 6 - то же в основании 7 - дренажное устройство 8 - бермы 9 - крепление откоса 10 - гребень
Суммарное воздействие всех видов указанных нагрузок рассматривают как основное сочетание нагрузок. Кроме того, необходимо в расчетах предусмотреть и особое сочетания нагрузок, состоящее в том, что наряду с основными нагрузками необходимо учесть и нагрузки, возникающие в чрезвычайных условиях. Например, при гидростатическом давлении со стороны ВБ при ФПУ, при нарушении работы противофильтрационных устройств, при сейсмическом воздействии на плотину – Wс, т.е. при землетрясениях.
Рис. 31. Нагрузки на плотину
Постоянные: G - вес сооружения Wв - гидростатическое давление со стороны ВБ при НПУ Wнб - то же со стороны НБ Wвзв - взвешивающее давление Wф - фильтрационное давление Wн - давление наносов
