Виробничих приміщень

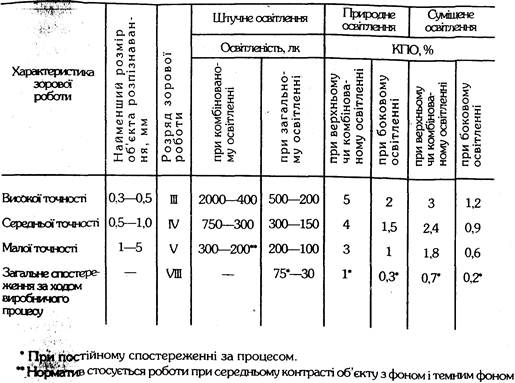

Норми штучного та природного освітлення

(витяг з „Будівельних норм та правил" — СНиП 11-4-79)

В якості джерел штучного освітлення широко використовують лампи розжарювання та газорозрядні лампи.

Лампи розжарювання відносяться до теплових джерел світла. Під дією електричного струму нитка розжарювання (вольфрамовий дріт) нагрівається до високої температури і випромінює потік, променевої енергії. Ці лампи характеризуються простотою конструкції та виготовлення, відносно низькою вартістю, зручністю експлуатації, широким діапазоном напруг та потужностей. Поряд з перевагами їм притаманні і суттєві недоліки: велика яскравість (засліплююча дія); низьке, світлова віддача (7—20 лм/Вт); відносно малий термін експлуатації (де 2,5 тис. год); переважання жовто-червоних променів в порівнянн з природним світлом; висока температура нагрівання (до 140 °С і вище), що робить 'їх пожежонебезпечними.

Лампи розжарювання використовують, як правило, для місцевого освітлення, а також освітлення приміщень з тимчасовим перебуванням людей.

Газорозрядні лампи внаслідок електричного розряду в середовищі інертних газів і парів металу та явища люмінесценції'випромінюють світло оптичного діапазону спектру.

Основною перевагою газорозрядних ламп є їх економічність.

Світлова віддача цих ламп становить 40—100 лм/Вт, що в 3—5 разів перевищує світлову віддачу ламп розжарювання. Термін експлуатації — до 10 тис. год, а температура нагрівання (люмінесцентні) — 30—60 °С. Окрім того, газорозрядні лампи забезпечують світловий потік практично будь-якого спектра, шляхом підбирання відповідним чином інертних газів, парів металу, люмінофора. Так, за спектральним складом видимого світла розрізняють люмінесцентні лампи: денного світла (ЛД), денного світла з покращеною передачею кольорів (ЛДЦ), холодного білого (ЛХБ), теплого білого (ЛТБ) та білого (ЛБ) кольорів.

Основним недоліком газорозрядних ламп є пульсація світлового потоку, що може зумовити виникнення стробоскопічного ефекту, котрий полягає у спотворенні зорового сприйняття об'єктів, що рухаються, обертаються. До недоліків цих ламп можна віднести також складність схеми включення, шум дроселів, значний час між включенням та запалюванням, ламп, відносна дороговизна.

Газорозрядні лампи бувають низького та високого тиску. Газорозрядні лампи низького тиску, що називаються люмінесцентними, широко застосовуються для освітлення приміщень як на виробництві, так і в побуті. Однак, вони не можуть використовуватись при низьких температурах, оскільки погано запалюються та характеризуються малою одиничною потужністю при великих розмірах самих ламп.

Газорозрядні лампи високого тиску застосовуються в умовах, коли необхідна висока світлова віддача при компактності джерел світла та стійкості до умов зовнішнього середовища. Серед цих типів ламп найчастіше використовуються металогенні (МГЛ), дугові ртутні (ДРЛ), та натрієві (ДНаТ).

Окрім газорозрядних ламп для освітлення промисловість випускає лампи спеціального призначення: бактероцидні, еритемні.

До основних характеристик джерел штучного освітлення належать: номінальна напруга живлення, В; електрична потужність лампи, Вт; світловий потік, лм; світлова віддача, лм/Вт; термін експлуатації; спектральний склад світла.

При проектуванні штучного освітлення необхідно вирішити наступне: вибрати систему освітлення, тип джерела світла, тип світильників, визначити розташування світлових приладів, виконати розрахунки штучного освітлення та визначити потужності світильників та ламп.

Для розрахунку штучного освітлення використовують, в основному, три методи: світлового потоку (коефіцієнту використання), точковий та питомої потужності.

Метод світлового потоку призначений для розрахунку загального рівномірного освітлення горизонтальних поверхонь. Цей метод дозволяє врахувати як прямий світловий потік, так і відбитий від стін та стелі. Світловий потік лампи Ф„ визначають за формулою:

де E— нормована освітленість, лк;

S — площа освітлюваного приміщення, м²;

k_з — коефіцієнт запасу, що враховує зниження освітленості в результаті забруднення та старіння ламп (k_з=1,3—1,8);

Ζ — коефіцієнт нерівномірності освітлення (Z=1,1—1,15);

Ν — кількість світильників;

n — кількість ламп в світильнику;

η — коефіцієнт використання світлового потоку. Коефіцієнт η визначається за світлотехнічними таблицями залежно від показника приміщення і, коефіцієнтів відбиття стін та стелі. Показник приміщення і знаходиться за формулою:

де a і b — довжина і ширина приміщення, м;

h_p — висота світильника над робочою поверхнею, м.

Порахувавши світловий потік лампи Ф_л, за таблицею вибирають найближчу стандартну лампу і визначають електричну потужність всієї освітлювальної установки.

Точковий метод призначений для розрахунку локалізованого та комбінованого освітлення, а також освітлення похилих площин. В основу точкового методу покладене рівняння:

де I_a — сила світла в напрямку від джерела на задану точку робочої поверхні, кд;

α — кут падіння світлових променів, тобто кут між променем та перпендикуляром до освітлюваної поверхні;

r — відстань від світильника до заданої точки. Для практичного використання в формулу підставляють коефіцієнт запасу k_з та значення r = h_p/cos α, тоді

Значення сили світла I_a приводяться в світлотехнічних.довідниках.

Метод питомої потужності вважається найбільш простим, однак і найменш точним, тому його застосовують лише при наближених розрахунках. Цей метод дозволяє визначити потужність кожної лампи Р_л, Вт для створення в приміщенні нормованої освітленості

де р — питома потужність, Вт/м² (приймається за довідниками для приміщень даної галузі);

S — площа приміщень, м²;

N — число ламп в освітлювальній установці.
