Передача с зацеплением Новикова

В 1954 г М.Л. Новиковым было разработано зубчатое зацепление с круговыми профилями зубьев. Обладая рядом положительных качеств и в первую очередь повышенной нагрузочной способностью, передачи Новикова получили широкое распространение.

В таких передачах первоначальный линейный контакт заменен точечными, превращающимися под нагрузкой, в контакт зубьев по поверхности. Простейшими профилями, обеспечивающими такой контакт, являются профили, очерченные по дуге окружности или близкой к ней кривой.

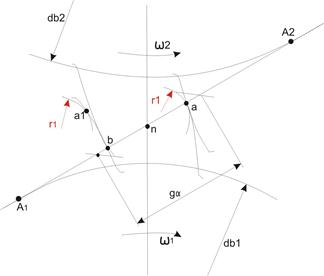

Рисунок 1 - Зацепление прямозубой передачи с эвольвентными зубьями

Для сохранения непрерывности зацепления передачи Новикова выполняют косозубыми с >1.

Применяют два варианта цилиндрических передач Новикова с внешним зацеплением:

1. Заполюсные (или дополюсные) передачи с одной линией зацепления (ОЛЗ). У заполюсного зацепления выпуклый профиль зубьев ведущего колеса и вогнутый – у ведомого, у дополюсного – наоборот.

Рисунок 2 - Заполюсное зацепление

2. Дозаполюсные передачи с двумя линиями зацепления (ДЛЗ). В этом случае в одной передаче объединены две: как у зубьев шестерни, так и у зубьев колеса профили головок выпуклые, а ножек – вогнутые.

Рисунок 3 - Дозаполюсное зацепление

Отличия дозаполюсной передачи от заполюсной:

1.При одинаковых габаритах и материалах дозаполюсная передача обладает большей несущей способностью, как по контактной, так и по изгибной прочности.

2. Меньшая диспропорция между контактной и изломной прочностью.

3. Более надежно работает при переменных нагрузках.

4. При увеличении твердости рабочих поверхности зубьев несущая способность по контактной долговечности может быть повышена, не будучи лимитирована относительно низкой прочностью зубьев на изгиб.

5. Менее подвержена абразивному износу.
