Переходы




Действия

Действием называется исполнение определенного поведения в потоке управления системы (см. рис. 3.13).

Для создания действий в программе Rational Rose:

1. Щелкните по кнопке Activity (Действие) на панели инструментов.

2. Щелкните по диаграмме действий, чтобы поместить элемент, изображающий действие, на диаграмму.

3. Введите имя нового действия.

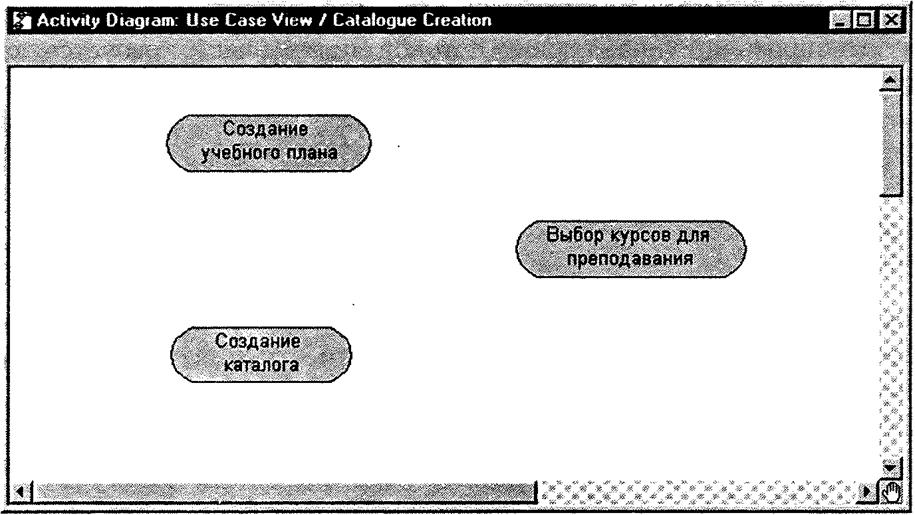

Рис. 3.13. Действия

Переходы используются для изображения пути потока управления от действия к действию (см. рис. 3.14). Они обычно осуществляются по завершении очередного действия.

Чтобы получить переходы в программе Rational Rose:

1. Щелкните по кнопке State Transition (Переход) на панели инструментов.

2. Щелкните по начальному действию на диаграмме и переместите стрелку перехода на последующее действие.

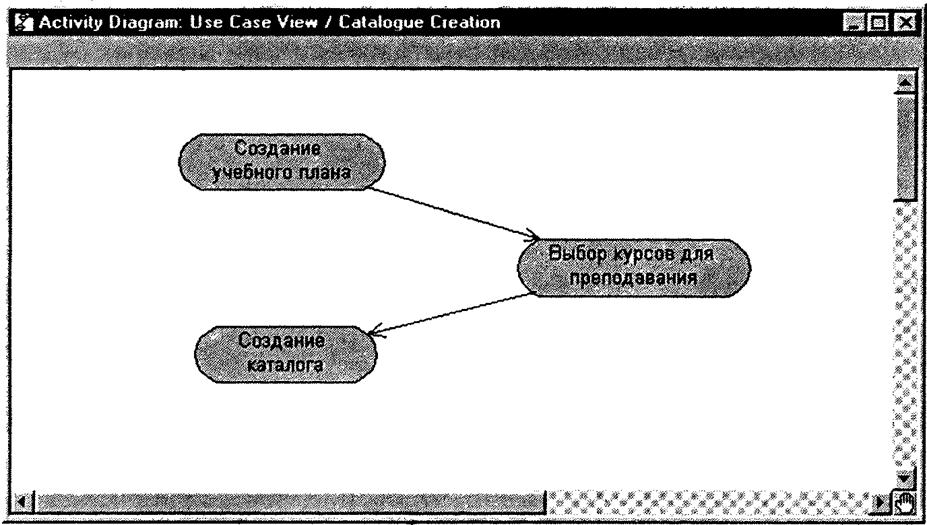

Рис. 3.14. Переходы
