Устройства АВР

ВОПРОСЫ ПО ТЕМЕ

«ДИФФЕРЕНЦИАЛЬНЫЕ ЗАЩИТЫ»

1. Продольная дифференциальная защита: принцип действия, область применения.

2. Поперечные дифференциальные защиты: принцип действия, область применения.

3. Дифференциально-фазная высокочастотная защита: принцип действия, область применения.



РАЗДЕЛ 3.

УСТРОЙСТВА АВТОМАТИКИ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ





В современной энергетике важнейшее место занимает надежность работы сети электроснабжения.

Согласно ПУЭ все потребители электрической энергии делятся на три категории:

I категория — к потребителям этой группы относятся те, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный материальный ущерб, угрозу для безопасности государства, нарушение сложных технологических процессов и пр.

II категория — к этой группе относят электроприёмники, перерыв в питании которых может привести к массовому недоотпуску продукции, простою рабочих, механизмов, промышленного транспорта.

III категория — все остальные потребители электроэнергии.



Таким образом, кроме неудобств в повседневной жизни человека, длительный перерыв в электропитании может привести к угрозе жизни и безопасности людей, материальному ущербу и другим, не менее серьезным последствиям.



Для предотвращения перерывов электроснабжения и применяют Устройства Автоматического Включения Резерва (УАВР).

При наличии УАВР время перерыва питания потребителей в большинстве случаев определяется лишь временем включения выключателя резервного источника и составляет 0,3-0,8сек.

1.1. Назначение и общая характеристика УАВР.



Назначение УАВР состоит в том, чтобы при авариях, когда исчезает напряжение на одной системе (секции) сборных шин, распознать аварийную ситуацию и без вмешательства персонала автоматически восстановить электроснабжение потребителей от резервного источника питания.



Резервными источниками могут быть трансформаторы, линии, а также смежные секции сборных шин, получающие питание от других источников (трансформаторов, линий и т.д.).



Резервные источники нормально могут быть отключены, могут находиться только под напряжением или нести нагрузку. В последнем случае источники питания могут резервировать друг друга.

Схемы УАВР приходят в действие при исчезновении напряжения на сборных шинах, питающих нагрузку.

1.2. Требования к УАВР.



Применяют различные схемы УАВР, но все они должны удовлетворять следующим основным требованиям:



1. Находится в состоянии постоянной готовности к действию и срабатывать при прекращении питания потребителей по любой причине и наличии нормального напряжения на резервном источнике питания для данных потребителей.

Признаком прекращения питания является исчезновение напряжения на шинах потребителей, поэтому воздействующей величиной устройства АВР обычно является напряжение. При снижении напряжения до определенного значения УАВР приходит в действие.



2. Иметь минимально возможное время срабатывании t АВР. Это необходимо для сокращения продолжительности перерыва питания потребителей и обеспечения самозапуска электродвигателей. При выборе выдержки времени необходимо также согласовывать действие УАВР с действием УАПВ и с действием других устройств АВР, расположенных ближе к рабочему источнику питания.



3. Обладать однократностью действия, что необходимо для предотвращения многократного включения резервного источника на устойчивое КЗ.



4. Обеспечивать вместе с защитой быстрое отключение резервного источника питания и его потребителей от поврежденной резервируемой секции шин и тем самым сохранять их нормальную работу. Для этого предусматривается ускорение защиты после АВР.



5. Не допускать опасных несинхронных включений синхронных электродвигателей и перегрузок оборудования.



1.3. Стандартные схемы УАВР

УАВР изготавливаются одностороннего обслуживания и предназначены для установки на объектах 1 категории электроснабжения.

Технические характеристики могут быть изменены по заданию заказчика.

АВР-100 оперативное автоматическое переключение (ОАП) осуществляется при отсутствии одной, двух, или трех фаз, аварийных режимах КЗ основного либо же резервного ввода питающей сети.



АВР-200 ОАП осуществляется с регулируемой выдержкой времени при изменении чередования фаз, асимметрии фазных напряжений, отсутствии одной и более фаз, симметричном падении напряжения, аварийных режимах короткого замыкания основного и резервного ввода питающей энергосистемы.

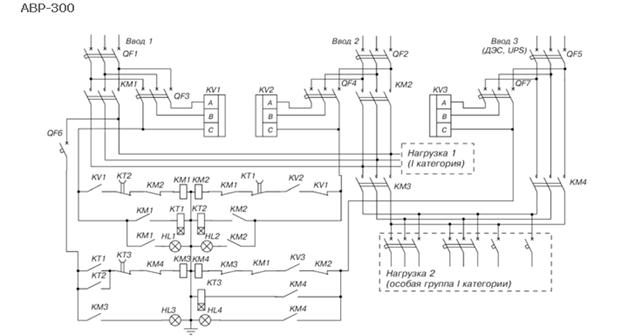

АВР-300 ОАП осуществляется с регулируемой выдержкой времени по рабочему и резервному при изменении чередования фаз, асимметрии фазных напряжений, отсутствии одной и более фаз, симметричном падении напряжения, аварийных режимах короткого замыкания.



АВР-400 выполняет те же функции и контролирует те же параметры питающей сети, что и АВР-200. Отличительной особенностью является более высокий рабочий ток (I =250, 400А).



АВР-500 ОАП осуществляется с регулируемой выдержкой времени при изменении чередования фаз, отсутствии одной и более фаз, симметричном и асимметричном падении напряжения питающих вводов, аварийных режимах короткого замыкания. Отличительной особенностью является наличие секционного аппарата между равнозначными энергонезависимыми вводами с помощью которого осуществляется коммутация нагрузок в параллельную работу вследствие аварии одного из вводов.

АВР-600 выполняет те же функции и контролирует те же параметры питающей сети, что и АВР-500. Отличительной особенностью является наличие двух секционных аппаратов, что позволяет обеспечить более мягкий режим работы устройства при возникновении аварийных процессов, а также повышает отказоустойчивость устройства в целом.





ВЫВОД:
