Расход ширины постава

Расстояние между симметричными наружными пластями досок равно сумме толщин досок, припусков на усушку и пропилов, расположенных между досками.

Расстояние между наружными пластями крайних боковых досок постава – общая ширина постава.

Некоторую часть ширины постава, приходящуяся на одну доску, или несколько пар досок постава, принято называть «расходом ширины постава» (рис.3.7; табл.3.1; табл.3.2).

В случае применения симметричных поставов рассчитывают «расход ширины полупостава» на одну или несколько досок.

сок.

Рис.3.7. Расход ширины постава(В этом рис п заменить на s) Нельзя!

Расход ширины постава:

- на сердцевинную доску или двухкантный брус равен

сумме номинальной толщины доски а или бруса и припуска на усушку y по толщине

Р_с = а+у, мм (рис.3,7,а);

- на центральную доску равен сумме ее номинальной толщины, припуска на усушку и половины величины пропила s

Р_ц = а+у+s/2,мм (рис.3.7,б);

- на боковую доску сумме ее номинальной толщины, припуска на усушку по толщине и одного пропила

Р_б = а+у+s,мм (рис.3.7,а, б),

где Р_с; Р_ц; Р_б – расход ширины постава на сердцевинную, центральную и боковую доски, мм;

а – номинальная толщина досок, мм;

у – припуск на усушку, мм;

s– ширина пропила, мм.

Расстояние между симметричными наружными пластями досок:

н ечетные поставы (рис.3.8, а):

- доски сердцевинные С₁ = Р_с= а+у, мм;

- первая пара боковых досок С₂ = С₁ +2Р_б = С₁+2 (а+у+s), мм;

- вторая пара боковых досок С₃ =С₂ +2Р_б = С₂ + 2 (а+у+s), мм и т.д.

четные поставы (рис.3.8,б):

- центральные доски С₁ = 2 Р_ц=2 (а+у+s / 2), мм;

- первая пара боковых досок С₂ = С₁+2 Р_б = С₁+2 (а+у+s), мм и т.д.

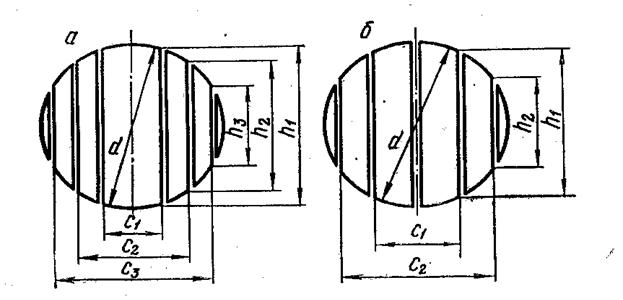

Рис. 3.8 Расстояние между симметричными пластями досок

Здесь h заменит на b????

Графический способ расчета поставов производится с помощью графиков-квадрантов [4,20,27]. Один из графиков представлен на рис.3.9.

На ось абсцисс нанесены расстояния между симметричными пластями досок С и ширина боковых досок, выпиливаемых из параболической зоны бревна h₀, мм. По оси ординат отложена ширина пластей сырых досок h, мм.

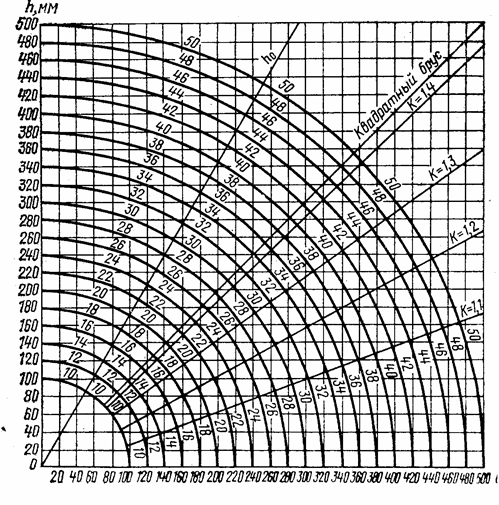

Рис. 3.9. График-квадрант для расчета поставов.

На графике изображены:

- четверти концентрических окружностей вершинных диаметров бревен 10…50 см;

- наклонная прямая с пометкой «Квадратный брус», построена по формуле b = С = 0,707d. По этой прямой можно определить стороны квадратного бруса, выпиливаемого из бревна указанного в формуле диаметра. Можно также определить диаметр бревна, необходимого для получения бруса заданного сечения;

- по наклонным прямым с пометками К = 1,1; К = 1,2; К = 1,3 и К = 1,4 определяют критическую ширину постава С_кр при различных значениях коэффициента сбега (К = D/d). Здесь принято С_кр = d ;

- наклонная прямая h₀ позволяет определить оптимальную ширину обрезных досок, выпиливаемых за пределами критической ширины постав С_кр.

П р и м е р [26?]. Вставка2 Определить стандартную ширину и длину обрезных досок по ГССТ 8486-86. Известно, что d=20см; l=6,0м; S=0.9см/м; К=D/d=1,27; порода –сосна, ель; толщина пил 2мм; постав 2х32; 2х22; 4х16 мм.

По табл.3.1 определим расстояние между симметричными наружными пластями досок:

С₁ =2Р_ц = 70,4 мм;

С₂ =С₁ + 2Р_б = 70,4 + 53,2 = 123,6 мм;

С₃ = С₂ + 2Р_б =123,6 + 40,8 = 164,4 мм;

С₄ = С₃ + 2Р_б = 164,4 +40,8 = 205,2 мм.

Для определения С_кр на окружности d=20 см находим точку, соответствующую К=1,27 (путем интерполяции между К = 1,3 и К = 1,2),сносим ее на ось абсцисс, получаем С_кр = 166 мм

Если расстояние между симметричными наружными пластями досок установка С ≤ С_кр , то ширина их определяется по вершинному торцу бревна, а длина досок при этом будет равна длине бревна. Таким образом, центральные, первая и вторая пары боковых досок будет иметь длину 6 м. Ширину досок определяют так:

- центральные доски шириной 32 мм. На оси абсцисс находим точку, соответствующую С₁ = 70,4 мм, от нее поднимаемся вверх по вертикали до пересечения с окружностью d=20 cм. Точку пересечения сносим на ординат и получаем ширину наружной пласти доски, равную 187 м. Стандартная ширина обрезной доски b₁ = 175 мм, длина l₁ = 6 м.

- первая пара боковых досок толщиной 22 мм. По аналогии с предыдущим находим С₂ = 123,6 мм, b₂ = 150 мм; l₂ = 6 м.

- вторая пара боковых досок толщиной 16 мм. С₃ = 164,4 мм; b₃ = 115 мм; l₃ = 6 м.; - ширина и длина крайних боковых досок толщиной 16 мм. Если расстояние между симметричными наружными пластями досок С>С_КР, то ширина их определяется по комлевому диаметру и прямой h₀. На оси абсцисс находим точку, соответствующую С₄ =205,2 мм и от этой точки поднимаемся по вертикали до пересечения с окружностью D=25,4 мм. Из точки пересечения с наклонной прямой h₀. Эту точку пересечения сносим на ось абсцисс, где и находим ширине наружной пласти доски b₄ =80 мм (с припуском на усушку – 83 мм). Стандартная ширина – 75мм.

Табличный метод расчета поставов является наиболее удобным и простым и обеспечивает расчет параметров поставов с точностью до 1…2 мм. В табл.3.1 и 3.2 приведены расстояния между наружными пластями пиломатериалов в поставе и ширина наружной пласти в зависимости от вершинного диаметра бревен. По таблице З.3 Ширина пласти пиломатериалов в зависимости от диаметра бревна и ширины постава В основу составления указанных таблиц заложена зависимость d² = h²+C² , где d – диаметр бревна, мм; h – ширина доски, мм; С - расстояние между симметричными пластями досок, мм.

П р и м е р (Раскрой бревен вразвал). [26]. ВСТАВКА 3

Таблица 3.1 – расчет постава

В графу 1 табл. 3.1 записывают постав, соблюдая последовательность расположения досок от его центра к периферии, а в графу 2 – расстояния между наружными симметричными пластями досок С. Сначала записывают расход ширины постава на центральные доски С₁ =70,4 мм, С₂ находят путем прибавления к С₁ расход ширины постава на первую пару боковых досок: С₂ = 70,4+59,6 = 130 мм и т. д. В графу 3 заносят ширину наружной пласти доски и диаметр бревна d_x, когда она определяется по диаметру, не совпадающему с вершинным диаметром бревна. В графу 4 заносят стандартную ширину доски, а в графу 5 – ее длину. В графу 6 записывают объем одного погонного метра каждой доски (табл.В.5), а в графу, а в графу 7 – объем досок Его находят умножением объема 1 пог. м доски на сумму пог. м досок соответствующего поперечного сечения. Объемный выход пиломатериалов в рассмотренном примере составляет 60,5%.

ПРИМЕР (Брусово-развальный способ раскроя) [29] Определить стандартную ширину и длину досок по ГОСТ 8486-86, выпиливаемых из бревен диаметром 18 см, длиной 6,5 м брусово-развальным способом; постав: 1х100; 4х16, из бруса 4х32; 2х16. Толщина пил – 2,2 мм, объем бревна 0,21 м³ (табл.В.1)).Расчет постава приведен в табл.3.2.

Табдица 3.2 Расчет постава

По табл.В.3 находят расстояние между симметричными наружными пластями досок. Первый проход: С₁ = 103,6 мм; С₂ = 103,6+41,2 = 144,8 мм; С₃ = 144,8+41,2 = 160 мм. Второй проход (распиловка бруса): С₄ = 70,6 мм; С₅ = 70,6 + 74,4 = 145,0 мм; С₆ = 145 + 41,2 = 186,2 мм.

В табл.В.3 по заданному диаметру бревен и известному расстоянию между наружными пластями досок С находим соответствующую им ширину наружной пласти и округляем ее до ближайшей стандартной ширины. Длина досок, ширина которых определяется по ширине наружной пласти в вершинном торце бревна при первом проходе и по толщине двухкантного бруса на втором проходе, равна длине бревна. Если ширина досок, определяемая не по вершинному диаметру, а по сечению бревна с диаметром d_x, то ее длина уменьшается на величину, равную расстоянию сечения d_x от вершинного торца. В рассмотренном примере ширина крайних досок h_x = 105 мм при d_x = 21,4 см, их длина l = 6,5 – (21,4 – 18)/0,8 = 2,25 м
