Компоновка економайзерів і підігрівників

Повітряпідігрівники

Подальше використання теплоти димових газів, що виходять після водяних економайзерів, здійснюють в повітряпідігрівниках, де нагрівається необхідне для спалювання палива повітря, і які встановлюють в парових котлах, продуктивністю більше 10 т пари за годину.

Температура повітря, яку необхідно одержати після повітряпідігрівників, залежить від типу палива та способу його спалювання.

Для шарового спалювання твердого палива необхідна температура повітря складає 200÷250 ^оС.

При камерному спалюванні кам’яного вугілля – до 400 ^оС, а при камерному спалюванні антрациту – 400÷450 ^оС.

При спалюванні газу і мазуту температура гарячого повітря має бути 250÷300 ^оС.

В промислових котлоагрегатах, як правило, використовують рекуперативні повітряпідігрівники, в яких поверхня теплопередачі від димових газів до повітря виготовлена зі стальних труб внутрішнім діаметром 33, 38, 42, 46, 51 мм. Вони встановлюються вертикально і кріпляться до верхньої і нижньої решіток.

Всередині труб рухаються гази зі швидкістю 10÷14 м/с, між трубами, поперечно до них, рухається повітря.

Крім рекуперативних, особливо в парогенераторах великої енергетики, використовують регенеративні повітряпідігрівники. Він являє собою циліндричну конструкцію, яка обертається навколо осі і розділена на секції, що заповнюються гофрованими листами товщиною 0,6÷1,2 мм, якими утворюються щілини для почергового проходження через них димових газів і повітря при обертанні повітряпідігрівника. Гофровані листи сприймають теплоту від димових газів і віддають її повітрю, що нагрівається.

При спільній установці як хвостових поверхонь котла водяних економайзерів і повітряпідігрівників можливі одно- і двоступеневі схеми компоновки.

Якщо необхідна для процесу спалювання палива температура гарячого повітря не перевищує 300 ^оС, то здійснюють одноступеневе нагрівання повітря.

Якщо необхідна температура гарячого повітря перевищує 300 ^оС, то здійснюють двоступеневе нагрівання повітря.

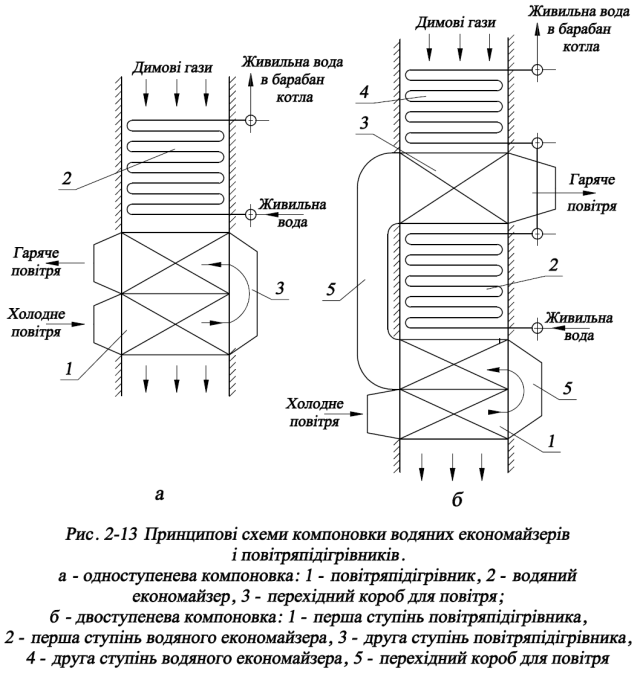

Принципова схема одноступеневої і двоступеневої компоновок водяних економайзерів і повітряпідігрівників наведена на рис. 2-13.

Кількість димових газів більша кількості повітря, що нагрівається. Оскільки димові гази містять в своєму складі трьохатомні гази СО₂, SO₂, їх теплоємність більша, ніж у повітря. Тому повітря нагрівається швидше, ніж охолоджуються димові гази. Охолодження димових газів на 1приводить до нагрівання повітря на 1,2÷1.4 ^оС.

У водяних економайзерів димові гази охолоджуються швидше, ніж нагрівається вода.

При на нагріванні води на 1 ^оС димові гази охолоджуються на 2-3 ^оС.

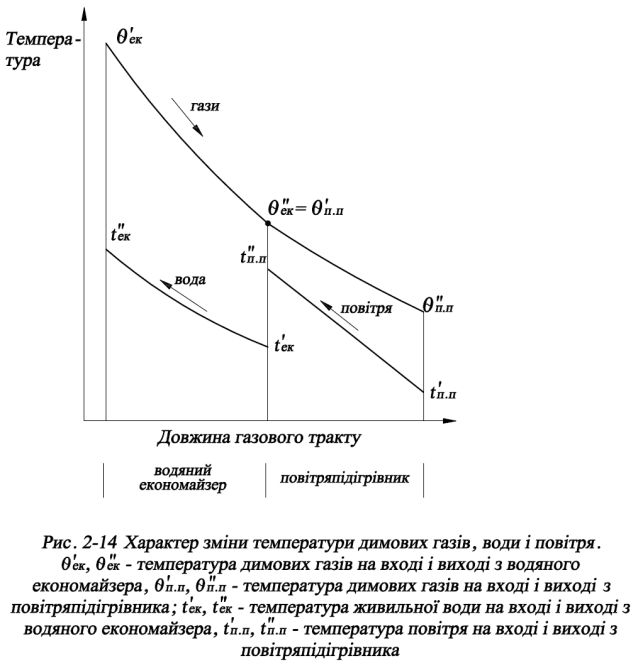

Характер зміни температур димових газів, води і повітря наведено на рис. 2-14.
