MicroLAN
|
|
|
|
Однопроводной интерфейс 1-Wire, разработанный в конце 90-х годов фирмой Dallas Semiconductor и его применение для систем автоматизации (технология сетей MicroLAN).

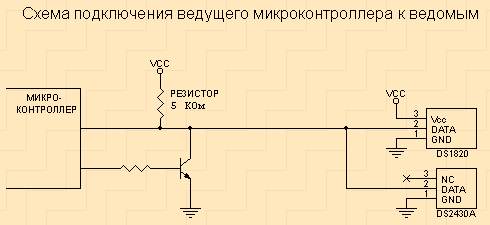

Одновременно с ИНФОРМАЦИЕЙ – передается ПИТАНИЕ для всех устройств СЕТИ
Концепция
Сеть MicroLAN использует архитектуру с одним ведущим шины и многочисленными ведомыми. Однако используя специальные методы исключения конфликтов на шине возможна работа с несколькими ведущими.
MicroLAN использует стандартные КМОП/ТТЛ логические уровни. Напряжение ниже 0.8 В соответствует логическому НИЗКОМУ уровню, а напряжение выше 2.2 В является ВЫСОКИМ логическим уровнем. Сеть использует рабочее напряжение питания 2.8... 6.0 В. Приборы MicroLAN могут использовать режим питания от линии связи.
Скорость передачи данных по сети была оптимизирована для условий работы на больших расстояниях, простоты интерфейса и использования дешевых и широко распространенных компонентов. Скорость передачи данных 16300 bps достаточна для того, чтобы обеспечить адресацию узла и начать передачу данных за время менее 7 мс.
При производстве гарантируется уникальность сетевого адреса для каждого выпускаемого прибора.
-----------------------------

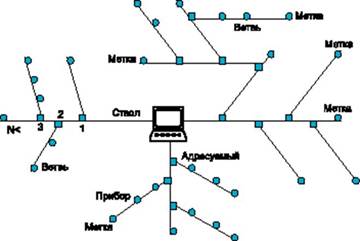

Топология:
------------------------
(л.14.в.2) Интерфейсы микропроцессорных блоков релейной защиты - I2C: топология, линии связи, передача одного бита, адресация устройств, скорость передачи, дальность связи.
------------------------
Технология передачи данных внутри одного устройства.
------------------------
Шина I2C поддерживает любую технологию изготовления микросхем (НМОП, КМОП, биполярную).
Две линии, данных (SDA) и синхронизации (SCL) служат для переноса информации. Каждое устройство распознается по уникальному адресу - будь то микроконтроллер, ЖКИ буфер, память или интерфейс клавиатуры - и может работать как передатчик или приёмник, в зависимости от назначения устройства.
|
|
|
------------------------
------------------------

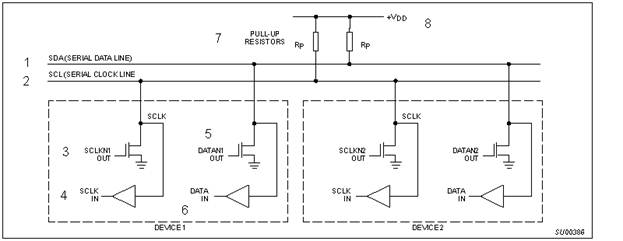

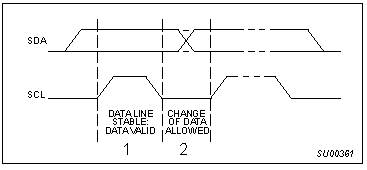

Как SDA, так и SCL являются двунаправленными линиями, подсоединенными к положительному источнику питания через подтягивающий резистор (см. Рис 4). Когда шина свободна, обе линии находятся в ВЫСОКОМ положении. Выходные каскады устройств, подключенных к шине, должны иметь открытый сток или открытый коллектор для обеспечения функции монтажного И. Данные по шине I2C могут передаваться со скоростью до 100 кбит/с в стандартном режиме, и до 400 кбит/с в “быстром” режиме. Количество устройств, подключенных к шине, определяется единственным параметром - емкостью линии (до 400 пф).
---------------------------------
|
|
|
|
