1. Диагностирование СУД с использованием сканеров.

Сканеры являются мощным средством диагностики, позволяющими получать большое количество информации о работе СУД.

В общем виде, работу со сканерами можно разбить на следующие этапы:

1. Подключение прибора к диагностическому разъёму автомобиля.

2. Выбор соответствующей марки и модели автомобиля в меню прибора.

3. Установление связи прибора и ECU автомобиля.

4. Определение комплектации системы управления автомобиля.

5. Получение информации о состоянии систем автомобиля во всех режимах, предусмотренных производителем автомобиля и возможностями сканера.

Поскольку, в настоящее время существует большое количество как программных, так и аппаратных сканеров рассмотрим один из них (аппаратный) для того, чтобы понять основные принципы диагностирования СУД с их помощью.

Диагностирование СУД с использованием аппаратного сканера рассмотрим на примере комплексного прибора DCN PRO.

Сканирование/диагностирование автомобилей, оснащенных электронными блоками управления – основная функция DCN PRO. В этом режиме, напрямую связываясь с электронным блоком управления автомобиля, DCN PRO выполняет:

- Чтение кодов ошибок;

- Отображение сигналов датчиков (Data Stream) как в цифровом, так и в графическом виде;

- Отображение сигналов датчиков и рекомендации по устранению неисправностей;

- Корректура управляющих сигналов;

- Стирание кодов ошибок;

- Запись информации о работе системы управления в режиме «Чёрный ящик»

Для работы прибора необходимо подключить питание (через прикуриватель, или от аккумулятора автомобиля).

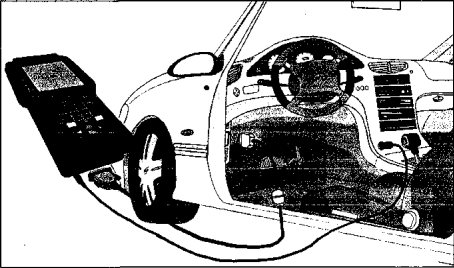

Подключить к основному кабелю прибора соответствующий адаптер, а адаптер подключить к диагностическому разъёму автомобиля (Рис. 4.1).

При работе через разъём стандарта OBD-2 подключение питания не требуется, так как прибор будет получать питание через этот разъём.

Место нахождения диагностического разъёма может разным.

Обычно он находится под приборным щитком, иногда под перчаточным ящиком сиденья пассажира или в моторном отделении.

.

Рисунок 4.1.

После того как прибор переведён в режим сканера на дисплее появится меню:

	Select Scan Function   1.Generic OBD 2.Hyundai Motors 3.Daewoo Motors 4.KIA Motors     : Move Enter: Select

(картридж для корейских автомобилей)

или меню:

	Select Scan Function   1.Generic OBD 2.Toyota 3.Honda 4.Nissan 5.Mitsubishi 6.Mazda   :Move Enter: Select

(картридж для японских автомобилей)

Как мы видим в обоих случаях присутствует стандарт OBD, поэтому для работы в этом стандарте нет необходимости менять картридж.

Для примера рассмотрим работу прибора с автомобилями корейского производства.
