Плиты беспрогонных покрытий представляют собой крупные ребристые панели размером 3X12 и 3X6 м, ко­торые опираются непосредственно на ригели поперечных рам; плиты 1,5X12 и 1,5X6 м используют как доборные элементы, в местах повышенных снеговых отложений у фонарей, в перепадах профиля покрытия. Плиты другого типа - прогонных покрытий значительно меньших размеров (3х0.5 и 1,5x0,5 м) -опираются на железобетон­ные прогоны, которые, в свою очередь, опираются на ригели поперечных рам.



Беспрогонная система покрытий в наибольшей степени отвечает требованиям укрупнения элементов, уменьшения числа монтажных единиц и является основной в строительстве одноэтажных каркасных зданий.

Ребристые плиты 3x12 м, принятые в качестве типовых, имеют продольные ребра сечением 100х450 мм, поперечные ребра сечением 40х150 мм, полку толщиной 15 мм, уширения в углах — вуты, которыми обеспечивается надежность работы в условиях систематического воздействия горизонтальных усилий от торможения мостовых кранов (рис. XIII.28). Продольные ребра армируют напрягаемой стержневой или канатной арматурой, перечные ребра и полки — сварными каркасами и сет­ками. Бетон принимают классов В30, В40. Плиты ребристые 3x6 м, также принятые в качестве типовых, имеют продольные и поперечные ребра и армируются напряга­емой арматурой.

Плиты двухконсольные 2Т размерами 3х12 и 3х6 м имеют продольные ребра, расположенные на расстоянии 1,5 м, и консольные свесы полок (рис. XIII.29, а,б). Благодаря уменьшению изгибающих моментов в попереч­ном направлении ребер не делают, форма плиты упро­щается. В плитах размером 3х12 м продольные предва­рительно напряженные ребра изготовляют заранее, а за­тем бетонируют полку. Связь ребер с полкой создается устройством выпусков арматуры и сцеплением бетона. Раздельное изготовление плиты позволяет снизить класс бетона полок до В15. Плиты 3x6 м изготовляют как раздельно, так и целиком.

Основные сведения о расчете ребристых панелей при­ведены в гл. XI, технико-экономические показатели плит покрытий — в табл. XIII.2.

Технические решения крупноразмерных плит 3х18 и 5х24 м, опирающихся на балки пролетом 6 или 12 м, разработаны для покрытий со скатной и малоуклонной кровлей (рис. ХШ.30). Плиты 2Т в этом решении имеют трапециевидные продольные ребра с уклоном верхнего пояса 1: 12 и полку переменной толщины (25-60 мм). Плиты крупноразмерные железобетонные сводчатые УЖС имеют криволинейные продольные ребра с уширениями в нижней и верхней частях, гладкую полку толщиной 40-50 мм в середине пролета, 140-160 мм в тор­це у опор (рис. ХШ.31).



Плиты ребристые под малоук­лонную кровлю имеют трапециевидные продольные ребра с уклоном верхнего пояса 1: 20, 1: 30, поперечные ребра с шагом 1000 мм и полку толщиной 25 мм (рис. ХШ.32).

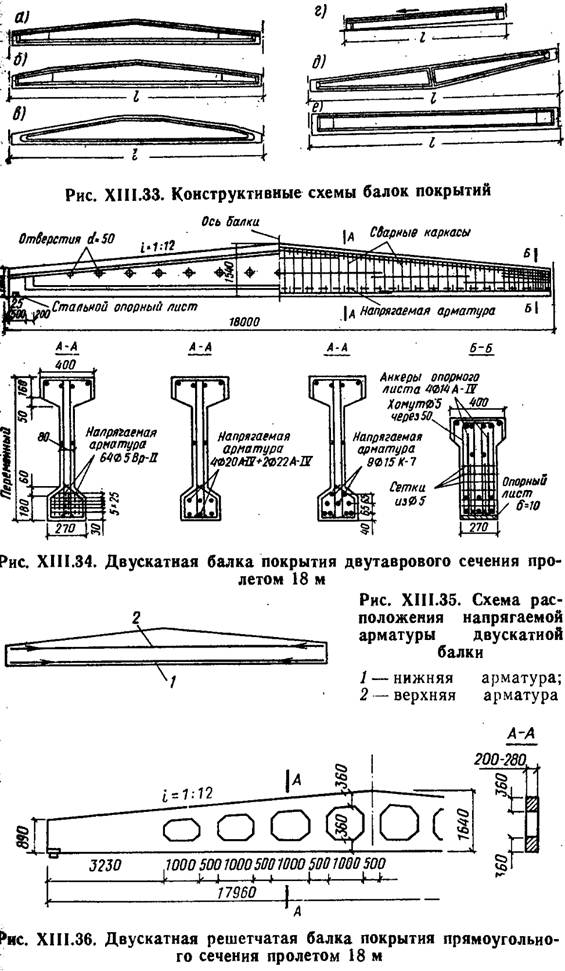

Двускатные балки выполняют из бетона класса В25—В40 и армируют напрягаемой проволочной, стерж­невой и канатной арматурой (рис. XIII.34). При армиро­вании высокопрочной проволокой ее располагают груп­пами по 2 шт. в вертикальном положении, что создает удобства для бетонирования балок в вертикальном по­ложении. Стенку балки армируют сварными каркасами, продольные стержни которых являются монтажными, а поперечные — расчетными, обеспечивающими прочность балки по наклонным сечениям; приопорные участки ба­лок для предотвращения образования продольных тре­щин при отпуске натяжения арматуры (или ограничения ширины их раскрытия) усиливают дополнительными по­перечными стержнями, которые приваривают к стальным закладным деталям. Повысить трещиностойкость приопорного участка балки можно созданием двухосного предварительного напряжения (натяжением также и по­перечных стержней).

Двускатные балки двутаврового сечения для ограни­чения ширины раскрытия трещин, возникающих в верх­ней зоне при отпуске натяжения арматуры, целесообраз­но армировать также и конструктивной напрягаемой ар­матурой, размещаемой в уровне верха сечения на опоре (рис. XIII.35). Этим уменьшаются эксцентриситет силы обжатия и предварительные растягивающие напряжения в бетоне верхней зоны.

Двускатные балки прямоугольного сечения с часто расположенными отверстиями условно называют решет­чатыми балками (рис. XIII.36). Типовые решетчатые балки в зависимости от значения расчетной нагрузки имеют градацию ширины прямоугольного сечения 200, 240 и 280 мм. Для крепления плит покрытий в верхнем поясе балок всех типов заложены стальные детали.

Балки покрытия рассчитывают как свободно лежа­щие нагрузки от плит передаются через ребра. При пя­ти и больше сосредоточенных силах нагрузку заменяют эквивалентной равномерно распределенной. Для дву­скатной балки расчетным оказывается сечение, располо­женное на некотором расстоянии х от опоры. Так, при уклоне верхнего пояса 1: 12 и высоте балки в середине пролета h=l/12 высота сечения на опоре составит hоп=l/ 24, а на расстоянии х от опоры



Если есть фонарь, то расчетным может оказаться сечение под фонарной стойкой.

Поперечную арматуру определяют из расчета прочно­сти по наклонным сечениям. Затем выполняют расчеты по трещиностойкости, прогибам, а также расчеты проч­ности и трещиностойкости на усилия, возникающие при изготовлении, транспортировании и монтаже. При расче­те прогибов трапециевидных балок следует учитывать, что они имеют переменную по длине жесткость.

Для расчета балок покрытий на ЭВМ разработаны программы, согласно которым может быть выполнен вы­бор оптимального варианта конструкции. Варируя переменными параметрами (класс бетона, класс арматуры, размеры поперечного сечения, степень натяжения арма­туры и др.), ЭВМ выбирает для заданного пролета и на­грузки лучший вариант балки по расходу бетона, арма­туры, стоимости и выдает данные для конструирования.

Технико-экономические показатели двускатных балок покрытий в зависимости от формы сечения и вида напря­гаемой арматуры приведены в табл. XIII.3.

Балки двутаврового сечения экономичнее решетчатых по расходу арматуры приблизительно на 15 %, по расхо­ду бетона — приблизительно на 13 %.

При наличии подвесных кранов и грузов расход стали в балках увеличивается на

20-30 %.
