Таким образом, АКБ всех вагонов, как и вагонные провода, соединены между собой параллельно !

Запомните!

«-» Батареи каждого вагона соединён с СК-25 («Земляной коробкой»), далее ЗУМ и ходовые рельсы.

«+» Батареи каждого вагона соединён с 10 поездным проводом: +Б--ПА(2 шт)--П1--ВБ--ВБ--А56--10 Ппр.

ЭКК. Электроконтактная коробка автосцепки. Предназначена для соединения поездных проводов смежных вагонов поезда в непрерывную электрическую цепь. Подвешена к корпусу головки автосцепки на двух подпружиненных болтах. На вагонах метрополитена применяются ЭКК двух типов:

Колодочная ЭКК.

Внутри литого прямоугольного корпуса расположены:

• неподвижная панель (2) на которой смонтированы две колодки со втулками (по 52 втулки в каждой)
• подвижная панель (1) на которой смонтированы две колодки со штырями (также по 52 штыря).

Подвижная панель при помощи двух подпружиненных стержней установлена на каретке, которая через тягу соединена с пневмоприводом, закреплённым на задней крышке. На обеих панелях имеются концевые выключатели и регулирующие упоры. Концевые выключатели связаны с цепью лампы (или светодиода) ЭКК на пульте машиниста (лампа нормально не горит).

• Передняя крышка корпуса - откидная, с резиновым уплотнением, задняя крепится при помощи болтов.
• Двухпозиционный пневмопривод крепится болтами через отверстия в задней крышке и управляется четырёхходовым краном при помощи реверсивной рукоятки.

Пальцевая ЭКК.

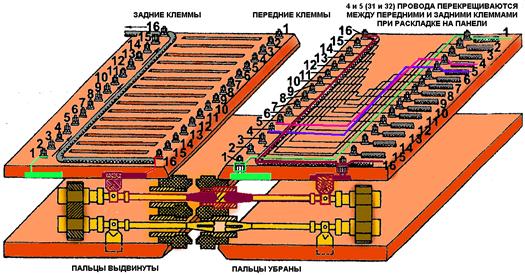

Литой прямоугольный корпус с двумя крышками. Передняя крышка - откидная, с резиновым уплотнением. Внутри корпуса - текстолитовые панели, между которыми расположены 32 (72 для 81-717) контактных пальца (по числу поездных проводов). На переднем торце на резиновой прокладке крепится текстолитовая лобовая панель с запрессованными латунными втулками. На каждой текстолитовой панели имеются вырезы и передние и задние клеммы по краям. К каждой клемме подведён свой поездной провод (см. рисунок).

По вырезу с пружинящими контактами («пинцетами») проходит флажковый контакт пальца. Если палец убран, то его флажковый контакт электрически соединён с задней клеммой соответствующего по номеру поездного провода. Если палец выдвинут, то его флажковый контакт соединяется с передней клеммой провода, который расположен «зеркально». То есть, при убранных пальцах нумерация проводов идёт слева - направо. При выдвинутых - наоборот, причём клеммы 4 и 5 (а также 31 и 32) на передней части панели (с ними соединяется флажковый контакт при выдвижении пальца) меняются местами. Это необходимо для того, чтобы обеспечить движение вагона в направлении, заданном машинистом, а также открытие дверей в вагоне со стороны платформы, независимо от того, как расположен вагон - кабиной вперёд или назад. Второе перекрещивание этих проводов осуществляется между СК-1 и СК-2 (рисунок на стр. 23).

На вагонах 81-717 (714) применяются ЭКК с 72 пальцами (4 ряда по 18, по числу поездных проводов). Пальцевые ЭКК имеют механический (только Еж-3 и Ем-508Т) или пневматический привод. Механический привод включается при помощи металлической штанги, а пневматический - четырёхходовым краном, который управляется при помощи реверсивной рукоятки. При включении привода также происходит механическое блокирование сцепного механизма, исключающее возможность расцепа (или саморасцепа).
