ЭУ-5 мостикового типа КЭ-48 с дугогашением
|
|
|
|
Контакторы.
Контакторами называются коммутационные аппараты, имеющие косвенное (дистанционное) управление. Они предназначены для коммутации электрических цепей (высоковольтных и низковольтных), различаются по способу управления и имеют индивидуальный или групповой привод:
· механические контакторы (кулачковые элементы)
· электропневматические контакторы
· электромагнитные контакторы
КЭ-47 / КЭ-46 - Кулачковые элементы (контакторы) силовой цепи с механическим способом управления.

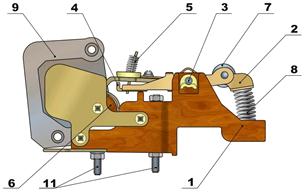

ЭУ-5 / КЭ-48 - Кулачковые элементы цепей управления. ЭУ-5 - Мостикового типа с двойным разрывом, КЭ-48 – с устройством дугогашения. Устройство и принцип работы всех кулачковых контакторов аналогичны.
1. Изолятор (основание)
2. Рычаг
4. Подвижные контакты (мостик) 1. Изолятор 6. Дугогасительная катушка
5. Притирающая пружина 2. Рычаг 7. Ролик
6. Неподвижные контакты 3. Ось рычага 8. Возвратная пружина
7. Ролик 4. Подвижный контакт 9. Дугогасительная камера
5. Притирающая пружина 11. Крепёжные болты
|
|
|
|
|
