С электропневматическим приводом
|
|
|
|
Кулачковый вал аппаратов
Принцип работы реверсора.
(по такому же принципу работают
все кулачковые аппараты, различия - только в типе привода!)
При подаче питания на катушку вентиля (8) «Вперёд» или «Назад» пневмопривод при помощи водила поворачивает на 450 вал с профилированными шайбами…
 |
Если ролик кулачка вращается на ребре профилированной шайбы, то контакты кулачка разомкнуты.
Если ролик попадает в вырез профилированной шайбы, то под действием включающей пружины контакты кулачка замыкаются.

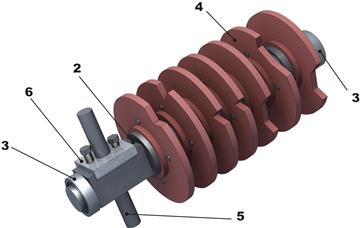

2. Кулачковый вал
3. Подшипники
4. Профилированные шайбы
5. Водило
6. Ограничитель хода штока
Переключатель положений ПКГ-761 (Пневматический контроллер групповой). Два двухпозиционных переключателя с групповым приводом, смонтированных под одним кожухом: ПСП - переключатель сериесно-параллельный и ПМТ - переключатель моторно-тормозной.
ПСП. Предназначен для переключения групп тяговых электродвигателей с последовательного (сериесного) на параллельное соединение. Имеет два положения: ПС (положение сериесное) и ПП (положение параллельное).
- Аппарат устроен аналогично реверсору.
- Кулачки с обозначениями ПП2 и ПП3 (тип КЭ-47) находятся в силовой цепи.
- Кулачки с обозначениями ПСУ и ППУ (тип ЭУ-5) находятся в цепях управления.
- На вагонах 81-717.5м кулачки ПС в силовой цепи отсутствуют – их роль выполняет контактор ЛК-2.
ü При нулевом положении главной рукоятки КВ аппарат ПСП устанавливается в положение «ПС».
|
|
|
|
|
