Работа РК

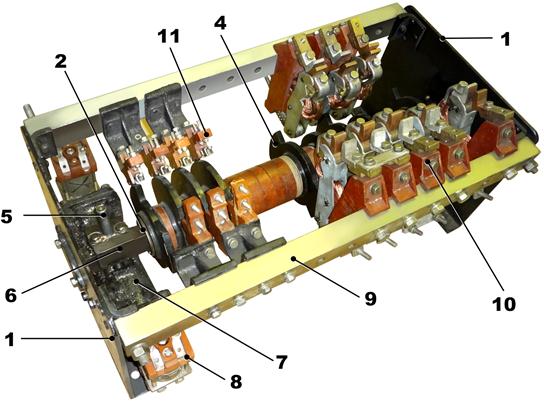

ПМТ. Предназначен для переключения силовой цепи с моторного режима в тормозной и обратно. В ПМТ размещён датчик тока тормозного режима - ДТ. Устройство и работа ПМТ аналогичны реверсору, различие - только в количестве кулачков. Переключатель положений ПКГ-761 расположен под вагоном рядом с реостатным контроллером. Имеет положения: ПТ (положение тормозное) и ПМ (положение моторное).

• Кулачки с названиями ПМ и ПТ (тип КЭ-47) находятся в силовой цепи.
• Кулачки с названиями ПМУ и ПТУ (тип ЭУ-5) – в цепи управления.

ü При нулевом положении главной рукоятки КВ аппарат ПМТ устанавливается в положение «ПТ».

Переключатель положений вагонов Еж-3 и Ем-508Т (тип ЭКГ-18) устроен аналогично реостатному контроллеру, он имеет положения: ПС--ПП--ПТ1--ПТ2 (положение ПТ2 аппарат проходит вхолостую).

Реостатный контроллер ЭКГ-39. (Электрический контроллер групповой). Многопозиционный аппарат с групповым приводом. Предназначен для выведения пуско-тормозных резисторов из силовой цепи в процессе пуска и электрического реостатного торможения, а также для ослабления магнитного поля тяговых двигателей в ходовом режиме. Имеет 36 позиций на ход и 18 на тормоз, причём, РК вращается в с 1 по 18 позиции в прямом направлении, а с 19 по 36 позиции - в обратном. Исходная позиция - первая.

14

Устройство.

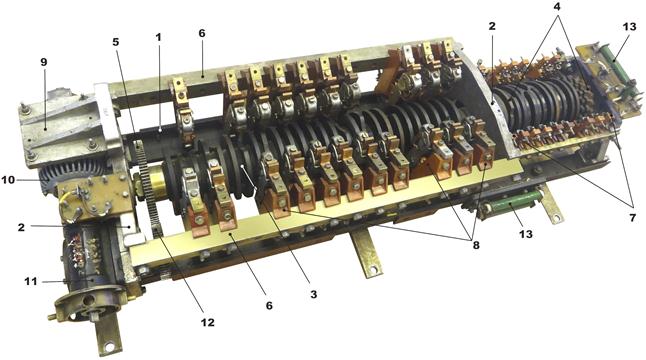

Рама состоит из двух металлических угольников (1), на которых смонтированы три силуминовые боковины (2) с отверстиями (силумин - это сплав кремния и алюминия), в отверстиях крайних боковин запрессованы подшипники, в которые вставлен вал квадратного сечения (3). На вал насажены профилированные шайбы (4), на конце вала смонтировано большое зубчатое колесо редуктора (5). По обе стороны от вала к боковинам крепятся 4 металлические рейки (6) с кулачковыми контакторами КЭ-47 (8) и ЭУ-5 (7), их количество зависит от типа подвижного состава. На кронштейне (9) левой боковины установлен СДРК (серводвигатель реостатного контроллера), а также двухступенчатый редуктор: 1 ступень – червячная, вторая - зубчатая.

СДРК (10) передаёт вращающий момент с вала якоря через две полумуфты на червячный вал редуктора (11), затем на червячное (косозубое) колесо (14), которое находится на одном валике с малым зубчатым колесом (12), валик приводит во вращение большое зубчатое колесо (5). В результате кулачковый вал с профилированными шайбами начинает вращаться. Если ролик кулачка бежит по ребру шайбы, то контакты кулачка разомкнуты, если ролик попадает в вырез профилированной шайбы, то контакты кулачка замыкаются под действием включающей пружины. Воздействие РК на силовую схему описано на стр.37.

Общее передаточное число редуктора: 43,5 (понижающая передача для усиления крутящего момента).

Кулачки обозначаются в схемах «РК» плюс цифры. В силовой цепи цифры указывают на порядковый номер кулачка, например, РК3. В цепи управления цифры указывают позицию или позиции, на которых данный кулачок замкнут: например, кулачок РК2-18 замкнут со 2 по 18 позиции включительно, а кулачок РК2-5 замкнут со 2 по 5 позиции включительно и на остальных позициях он разомкнут.
