Метод совмещенных высот

Радиальный метод

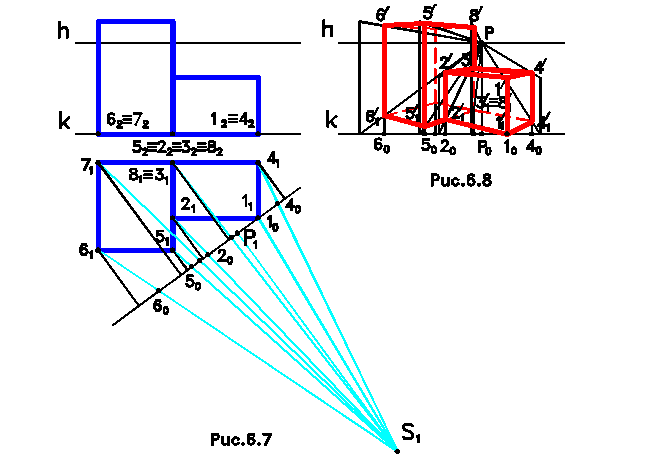

Метод также носит название метода Дюрера и основан на построении перспективы точки как перспективы точки пересечения двух прямых, проходящих через нее, одна из которых радиальная проецирующая прямая из точки зрения, а другая – прямая, перпендикулярная картинной плоскости (рис.6.7, 6.8). Вторая прямая имеет точку схода главную точку картины P, а первая прямая является в перспективе вертикальной.

Метод используется при невозможности использования других методов (например, обе точки схода расположены далеко), а также в случае построения фронтальной перспективы интерьера. При построении точек, расположенных поблизости от главной точки картины происходит значительная потеря точности. Метод носит название радиального метода, однако радиальные лучи используются практически и во всех остальных методах.

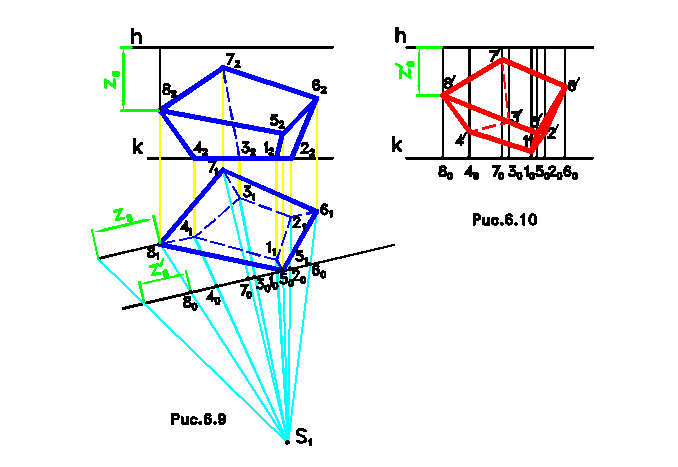

Метод основан на том, что вертикальные размеры по мере удаления вглубь от картинной плоскости уменьшаются пропорционально горизонтальным размерам (рис.6.9). Например, для построения перспективы точки 8 достаточно измерить на фронтальной плоскости расстояние от точки 8₂ до линии горизонта z₈, затем отложить его на горизонтальной плоскости проекций от точки 8₁ параллельно картине, и полученную точку соединить с точкой зрения. Полученное расстояние z₈^/ между двумя радиальными лучами необходимо отложить на картине от линии горизонта вдоль вертикальной прямой, проходящей через точку 8₀. Полученная точка 8^/ является перспективой точки 8.

Для построения перспективного изображения этим методом нет необходимости в знании аппарата перспективы. Метод достаточно трудоемок и используется в случаях, когда объект имеет нерегулярную форму и использование каких-либо точек схода не целесообразно.
