Проекции прямой линии

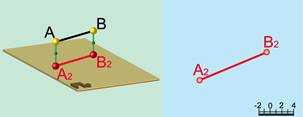

ПРОЕКЦИИ ГЕОМЕТРИЧЕСКИХ ОБЪЕКТОВ. 2.1. Проекции прямой линии. 2.2. Проекции плоскости. 2.3. Проекции геометрических тел и поверхностей. Рассмотрим основные понятия и построения, связанные с изображениями в проекциях с числовыми отметками прямой линии, плоскости, поверхности. Для изображения отрезка прямой АВ в проекциях с числовыми отметками (рис.2.1) показывают проекции двух ее точек А и В. Длину горизонтальной проекции отрезка А2В5 = L называют его заложением. Разность числовых отметок концов отрезка АВ, равную (hВ - hА) называют его превышением. Отношение превышения отрезка к его заложению называют уклоном прямой: i = (hВ - hА)/L. Уклон численно равен tga, где a — угол наклона прямой к плоскости П0. Уклоны выражают в виде простого отношения — 1:1, 1:2 и т.д., в виде процентов — 10%, 20% и т.д. или в виде тысячных — 10%о, 20%о и т.д. Рис.2.1 Длину заложения отрезка прямой, соответствующую единице его превышения, называют интервалом прямой - l. Чтобы получить интервал, нужно заложение прямой разделить на ее превышение, l = L/(hВ - hА), где l — интервал прямой. Между уклоном прямой и ее интервалом обратная зависимость, т.е. l = 1/ i и i = 1/l . Интервал прямой можно построить графически. В этом случае отрезок прямой нужно повернуть вокруг его проекции и совместить с плоскостью П0 (см. рис. 2.1б). Для этого из концов проекций отрезка необходимо провести перпендикуляры, на которых в масштабе чертежа отложить расстояния от точек А и В до плоскости П0, или превышение прямой. Затем на прямой АВ определить точки с целыми числовыми отметками, в данном случае точки 3 и 4, и спроецировать их на плоскость П0. Отрезки (А2-3); (3-4); (4-В5) на проекции прямой равны интервалу. Процесс построения на проекции прямой точек, имеющих числовые отметки в виде целых чисел, называют градуированием прямой. На рис.2.1б: угол a — угол наклона прямой к плоскости П0; АВ — действительная длина отрезка АВ.
По проекциям прямых можно судить об их положении в пространстве относительно плоскости нулевого уровня и других изображенных на чертеже прямых. Например, все точки прямой АВ (рис. 2.2) имеют отметку 2, поэтому прямая АВ является горизонтальной прямой (АВ//П0). Проекция прямой CD (рис. 2.3) на плоскость П0 есть точка (C1=D5), следовательно прямая CD перпендикулярна плоскости нулевого уровня. Рис.2.2 Рис.2.3 У параллельных прямых JK и FG (рис. 2.4) проекции J2K4 и F1G3 параллельны, уклоны равны и одинаково ориентированы и, как следствие, равны интервалы. Вспомогательные прямые, соединяющие точки, принадлежащие параллельным прямым и имеющие одинаковые числовые отметки, параллельны друг другу – (J22//3G3). Изображенные на рис.2.5 прямые ML и NP пересекаются в точке К, имеющей числовую отметку равную 4. Проекции L2M6 и N3P5 таких прямых тоже пересекаются в точке К4, в которой числовая отметка обеих прямых одна и та же. Вспомогательные прямые, соединяющие точки, принадлежащие пересекающимся прямым и имеющие одинаковые числовые отметки, параллельны друг другу –(N3-3//P5-5). Рис.2.4 Рис.2.5 Прямые QR и ST (рис.2.6), скрещивающиеся в пространстве, в точке пересечения проекций имеют различные числовые отметки. Так прямая QR в точке пересечения проекций Q2R6 и S1T5 имеет числовую отметку, равную 4, а прямая ST – равную 3. Вспомогательные прямые, соединяющие точки, принадлежащие скрещивающимся прямым и имеющие одинаковые числовые отметки, непараллельны друг другу (прямые Q2-2 и T5-5 на рис.2.6 непараллельны друг другу). Рис.2.6
