Изображение линий связи

Функциональные связи между технологическим оборудованием и установленными на нем первичными преобразователями, также со средствами автоматизации, установленными на щитах пультах, на схемах показываются тонкими сплошными линиями связи толщиной 0,2 –0,3 мм. Каждая связь обозначается одной линией независимо от фактического числа проводов или труб, осуществляющих эту связь. К условным обозначениям приборов и средств автоматизации для входных и выходных сигналов линии связи допускается подводить с любой стороны, в том числе сбоку и под углом. Линии связи должны наноситься на чертежи по кратчайшему расстоянию и проводиться с минимальным числом изгибов и пересечений. Расстояние между двумя соседними параллельными линиями связи должно бать более 3 мм. Допускается пересечение линиями связи изображений технологического оборудования и коммуникаций. Не допускается пересечение линиями связи условных обозначений приборов и средств автоматизации.

Для сложных объектов с большим количеством приборов и средств автоматизации, когда изображение непрерывных линий связи затрудняет чтение схемы, допускается их разрывать. Разрывы линий связи идущих от технологических аппаратов следует выносить на одну или несколько базовых линий над полем чертежа технологического процесса или под ним. Концы линий связи отходящих от контура прямоугольников, обозначающих приборы местные и щиты следует также обрывать на одном уровне. При этом оба конца линий связи в местах разрыва нумеруются одной и той же арабской цифрой, которая дается в порядке возрастания номеров (начиная с цифры 1) слева направо со стороны щитовых приборов. После этого номеруются соответственно обрывы линий находящиеся непосредственно на поле чертежа технологического процесса.

Длина линий связи от контура щита до места обрыва должна позволять осуществить надпись предельных значений параметра и размерность единицы шкалы прибора. В курсовом проекте предельные значения и размерность параметров берутся из таблицы 3.1 «Таблица контролируемых, регулируемых и сигнализируемых параметров».

На линиях связи отходящих от регулятора и других устройств автоматизации выдающих управляющее воздействие на концах не пишутся слова «блокировка», «управление».

Если условное обозначение прибора расположено на поле чертежа вблизи технологической установки или трубопровода и не имеет непосредственной связи с другими приборами, то в этом случаи предельное значение измеряемого параметра обозначается около условного графического обозначения прибора рис. 2.21.

Рис. 2.21.

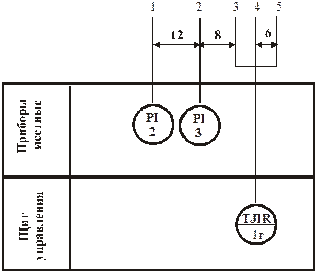

Расстояние между параллельными линиями связи отходящими от щита должно быть 12 мм. Допускается расстояние между этими линиями кратное 12: 12, 24, 36 мм и т.д. При обозначении многоточечных приборов допускается расстояние между двумя соседними параллельными линиями разных приборов 8 мм. Расстояние между параллельными линиями многоточечного прибора 6 мм рис 2.22.

Рис. 2.22.

При необходимости на линиях связи наносят стрелки, указывающие направление сигнала.
