Запаздывание по времени

ЗАПАЗДЫВАНИЕ ПО ВРЕМЕНИ

ВОЗМУЩЕНИЕ 3

ЦВЕТНОЙ ШУМ (ФОРМИРУЮЩИЙ ФИЛЬТР)

ФУНКЦИЯ СПЕКТРАЛЬНОЙ ПЛОТНОСТИ

ТИП ВОЗМУЩЕНИЯ

ЗАПАЗДЫВАНИЕ ПО ВРЕМЕНИ

ЗАПАЗДЫВАНИЕ ПО ВРЕМЕНИ

ВОЗМУЩЕНИЕ 2

ЦВЕТНОЙ ШУМ (ФОРМИРУЮЩИЙ ФИЛЬТР)

ФУНКЦИЯ СПЕКТРАЛЬНОЙ ПЛОТНОСТИ

ТИП ВОЗМУЩЕНИЯ

ЗАПАЗДЫВАНИЕ ПО ВРЕМЕНИ

ВОЗМУЩЕНИЕ 1 НА ВХОДЕ СИСТЕМЫ 4 (колесо-рельс:прав. ГОРИЗОНТ. ПРОФИЛЬ)

>> 1 0.0

===> 1. ИМЯ (16 СИМВОЛОВ) 2. ПОСТОЯННЫЙ ВХОД (ТОЛЬКО СИЛЫ И МОМЕНТЫ)

0 = НЕТ 1 = ГАРМОНИЧЕСКОЕ

4 = ФУНКЦИЯ ВРЕМЕНИ 5 = ФУНКЦИЯ РАССТОЯНИЯ

>> 'ВЕРТ.ПРОФ. П=Л' 0.0 2

===> 1. СТЕПЕНЬ OMEGA**2 В ПОЛИНОМЕ ЧИСЛИТЕЛЯ ВХОДНОГО СПЕКТРА (MAX.3)

2. СТЕПЕНЬ OMEGA**2 В ПОЛИНОМЕ ЗНАМЕНАТЕЛЯ (MAX.3)

3. РАЗМЕРНОСТЬ OMEGA: 0=Гц, 1=РАДИАН/ВРЕМЯ, 2=1/ДЛИНА, 3=РАДИАН/ДЛИНА

>> 1 3 3

===> 4. ЗАДАНИЕ 1 КОЭФФИЦИЕНТОВ ПОЛИНОМА В ЧИСЛИТЕЛЕ

(В ПОРЯДКЕ ВОЗРАСТАНИЯ СТЕПЕНИ) НАЧИНАЯ С OMEGA**0

>> 7.55e-13 5.431e-9

===> 5. ЗАДАНИЕ 3 КОЭФФИЦИЕНТОВ ПОЛИНОМА В ЗНАМЕНАТЕЛЕ

(В ПОРЯДКЕ ВОЗРАСТАНИЯ СТЕПЕНИ) НАЧИНАЯ С OMEGA**0

>> 0. 0. 0.025 1.

===> НОМЕРА ВХОДОВ СИСТЕМЫ, В КОТОРЫХ ДЕЙСТВУЮТ ВОЗМУЩЕНИЯ

-1 = СПИСОК ВОЗМОЖНЫХ НОМЕРОВ

ВОЗМУЩЕНИЕ 2 (ВЕРТИК.ПРОФ. П=Л)

>> 2 5

===> 1. ОПЦИЯ ЗАДАНИЯ ЗАПАЗДЫВАНИЯ ПО ВРЕМЕНИ:

(0= НЕТ, 1= ВЫЧИСЛЯЕТСЯ В ПРОГРАММЕ, 2= ЗАДАЕТСЯ ПОЛЬЗОВАТЕЛЕМ)

ВОЗМУЩЕНИЕ 2 НА ВХОДЕ СИСТЕМЫ 2 (колесо-рельс:левая ВЕРТИК. ПРОФИЛЬ)

>> 1 0.0

===> 1. ОПЦИЯ ЗАДАНИЯ ЗАПАЗДЫВАНИЯ ПО ВРЕМЕНИ:

(0= НЕТ, 1= ВЫЧИСЛЯЕТСЯ В ПРОГРАММЕ, 2= ЗАДАЕТСЯ ПОЛЬЗОВАТЕЛЕМ)

ВОЗМУЩЕНИЕ 2 НА ВХОДЕ СИСТЕМЫ 5 (колесо-рельс:прав. ВЕРТИК. ПРОФИЛЬ)

>> 1 0.0

===> 1. ИМЯ (16 СИМВОЛОВ) 2. ПОСТОЯННЫЙ ВХОД (ТОЛЬКО СИЛЫ И МОМЕНТЫ)

0 = НЕТ 1 = ГАРМОНИЧЕСКОЕ

4 = ФУНКЦИЯ ВРЕМЕНИ 5 = ФУНКЦИЯ РАССТОЯНИЯ

>> 'ПЕРЕКОС ПРОФ. П=Л' 0.0 5

===> НОМЕРА ВОЗМУЩАЮЩИХ ФУНКЦИЙ (МАКС. 4)

(-1 = ВЫВЕСТИ СПИСОК ВСЕХ СУЩЕСТВУЮЩИХ ФУНКЦИЙ)

>> 2 0 0 0 * ПОЛУВОЛНА СИНУСА

===> ПАРАМЕТРЫ A1,A2,A3 ПОЛУВОЛНЫ СИНУСА, ЗАДАННОЙ В ИНТЕРВАЛЕ ОТ A2 ДО A3 С АМПЛИТУДОЙ A1

>> 0.005 1.0 0.5

===> НОМЕРА ВХОДОВ СИСТЕМЫ, В КОТОРЫХ ДЕЙСТВУЮТ ВОЗМУЩЕНИЯ

-1 = СПИСОК ВОЗМОЖНЫХ НОМЕРОВ

ВОЗМУЩЕНИЕ 3 (ПЕРЕКОС ПРОФ. П=Л)

>> 3 6

===> 1. ОПЦИЯ ЗАДАНИЯ ЗАПАЗДЫВАНИЯ ПО ВРЕМЕНИ:

(0= НЕТ, 1= ВЫЧИСЛЯЕТСЯ В ПРОГРАММЕ, 2= ЗАДАЕТСЯ ПОЛЬЗОВАТЕЛЕМ)

ВОЗМУЩЕНИЕ 3 НА ВХОДЕ СИСТЕМЫ 3 (колесо-рельс:лев ПЕРЕКОС ПРОФИЛЯ)

>> 1 0.0

===> 1. ОПЦИЯ ЗАДАНИЯ ЗАПАЗДЫВАНИЯ ПО ВРЕМЕНИ:

(0= НЕТ, 1= ВЫЧИСЛЯЕТСЯ В ПРОГРАММЕ, 2= ЗАДАЕТСЯ ПОЛЬЗОВАТЕЛЕМ)

ВОЗМУЩЕНИЕ 3 НА ВХОДЕ СИСТЕМЫ 6 (колесо-рельс:прав. ПЕРЕКОС ПРОФИЛЯ)

>> 1 0.0

· Генерация уравнений движения системы » GEKSYS

· Задание выходных переменных » AUSGANG, например

1. Поперечное перемещение колесной пары;

2. Вертикальное ускорение рамы тележки, вычисление коэффициента плавности хода по стандарту ORE. » MDEHP

3. Силы взаимодействия в связи 5;

4. Силы взаимодействия в связи 6. » MDESKR

· Генерация матрицы выходных соотношений. » GEKAUS

· Вычисление собственных чисел модели, собственных векторов модели и обратной матрицы собственных векторов системы » EIGEN

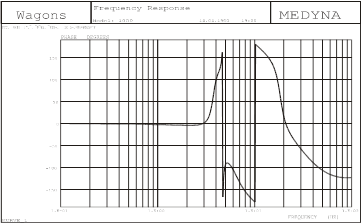

· Вычисление амплитудно-частотных и фазо-частотных характеристик модели для диапазона частот от 0,1 до 100 Гц. » FREQU

Поперечное перемещение колесной пары, выходная переменная № 4:
