Некоторых источников

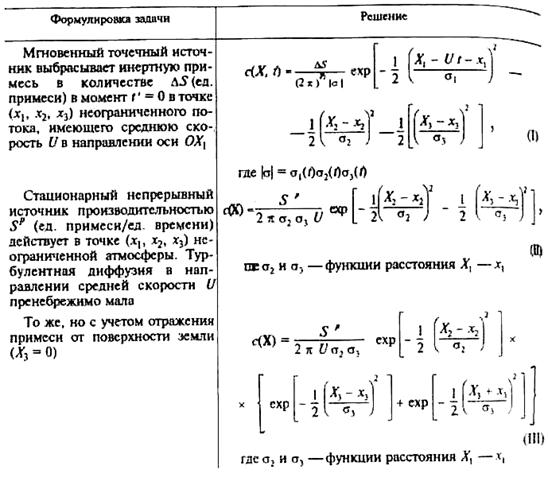

Расчетные соотношения дм полей концентраций от

Таблица 4.19.

Описание категорий устойчивости атмосферы*

Скорость ветра на высоте 10 м, м/с	Инсоляция** в дневное время	Условия ночью (облачность)***.
сильная	умеренная	слабая	³ 4/8	£. 3/8
<2 2—3 3—5 5—6 >6	А А—В В С С	А—В В В—С C—D D***	В С C D D	- Е D D D	- F Е D D

* А, В, С — атмосфера соответственно сильно, умеренно, слегка неустойчива; D — нейтралыная; Е, F— слегка и умеренно устойчивая.

** Сильная инсоляция соответствует высоте Солнца j ³ 60° над горизонтом при ясном небе; слабая инсоляция, если 15° < j < 35°.

*** Облачность определяется как часть неба над местным видимым горизонтом, покрытом облаками

**** Нейтральная категория D соответствует также случаю сплошной облачности днем.

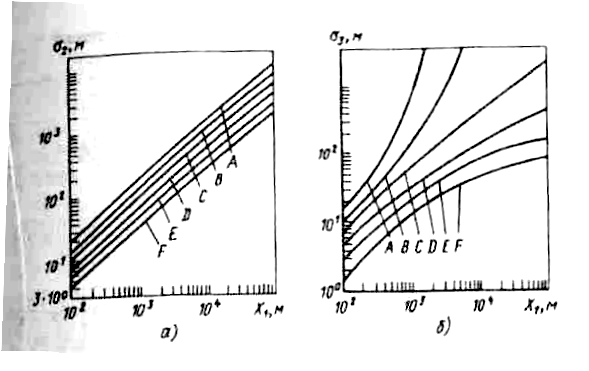

Рис. 4.32. Стандартные отклонения в зависимости от расстояния

от источника и категории устойчивости погоды:

a—для поперечного и горизонтального; б— для вертикального распределений концентрации

Рис. 4.33. Выбранная система координат

Определить максимальную концентрацию на расстоянии 10 км от городского стационарного источника производительностью 4800 г/с, если эффективная высота выброса 250 м, скорость ветра 3 м/с на высоте 10 м, погодные условия —сплошной обдачный покров. Выбрав оси, как показано на рис. 4.33, воспользуемся формулой (III) табл. 4.18. Выброс происходит в точке с координатами x₁ = 0, x₂ = 0, х₃ = - 250 м. Максимальная концентрация с_М на расстоянии Х₁ = 10×10³ м достигается на поверхности земли (Х₃ = 0) по оси струи (Х₂ = 0). Для условий города U= 3(250/10)^0,4 = 11 м/с. Время t = Х₁/U = 900 с, что будем считать близким к периоду времени, для которого справедлива формула. Из табл. 4.19 находим, что сплошной облачный покров соответствует категории D. По рис. 4.32 определяем s₂(Х₁ = 10×10³ м) = 550 м, s₃(Х₁ = 10×10³ м) = 135 м. Откуда

Для представления результатов АПЧ можно использовать как форму табл. 4.20.

Таблица 4.20.

Вариант представления результатов анализа последствий чепе

Источник опасности	Объект И1	Объект И2
Потенциальное чепе (инициатор) Возможные причины Возможные последствия Контролирующие действия Шкала ущерба Основной ущерб Сопутствующий ущерб Суммарный ущерб U Вероятность чепе Р Риск R=P×U Метод снижения риска   Другие данные	Пожар Возгорания Авария Возможны Миллионы рублей 0,001 0,050 Установка автоматизированной системы пожаротушения Нет	Выброс токсичного вещества Разгерметизация системы Несчастный случай Маловероятны Миллионы рублей 0,01 0,16 Планирование спасательных действий Нет
