Измерение собственного среднего диаметра резьбы
Порядок выполнения работы Проводят фокусировку микроскопа путём перемещения тубуса маховичком 8 (рис.8.3.). Изображение резкости сетки добиваться путём вращения окуляра 7. Устанавливают изделие на измерительном столике. При отсутствии у детали центровых отверстий, она зажимается в специальном приспособлении и

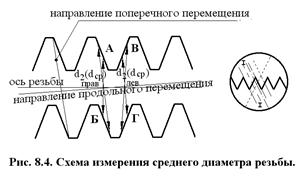

правильность установки в измерительное положение осуществляется путём совмещения горизонтальной штриховой линии поочерёдно с верхней и нижней образующими. При наличии конусности её делят поровну между обеими образующими. Наклоняют стойку микроскопа на угол Ψ подъёма резьбы. Угол подъёма определяют по формуле (2). При правильном наклоне стойки резкость как правой, так и левой стороны будет одинакова. Продольным и поперечным передвижениями стола выводят центр перекрестия примерно на середину правой стороны профиля (точка А, рис.8.4.). Приводят к совпадению линию перекрестия 1-1 со стороной профиля резьбы так, чтобы штрихи её на половину своей ширины входили в профиль резьбы. В этом положении производят отсчёт по микрометру. Для повышения точности эту операциюповторяют до трёх раз и за действительный размер принимают среднее арифметическое значение (А ср.). Перемещают стол в поперечном направлении так, чтобы линия перекрестия 1-1 совпала с диаметрально противоположным профилем и чтобы центр перекрестия пересекал этот профиль (точка Б). и в этом положении определяют среднее арифметическое значение из 2-3 измерений (Б ср.). Определяют d2 (пр.). Собственно средний диаметр по правой стороне профиля резьбы будет равен разности А ср. и Б ср. Проводят третью и четвёртую операции по левой стороне профиля, совместив вначале перекрестие примерно с точкой В, а затем с точкой Г.
Находят значение d2 (лев.) по отсчётам в точках В и Г. Значение d2 (лев.) будет равно разности В ср. и Г ср. Находят собственно средний диаметр резьбы. Он будет равен полусумме полученных значений по правой и левой сторонам, т. е. (3).
Находим предельные размеры болта. Пример. Резьба М 24-6g (т.е. поле допуска среднего диаметра болта 6g и поле допуска наружного диаметра 6g).
Номинальное значение диаметра и шага болта по (табл. 4.23.) стр. 43 [3],α=24; Р=3; (по табл. 4.24 стр. 144 или табл. 8.5.) мм. мм. Предельные диаметры болта (по табл. 4.17 или по табл. 8.6.) мм. (верхнее отклонение равно – 48 мкм для полей допусков 6g, 7g, 8g.); (нижнее отклонение равно – 248 мкм для поля допуска 6g); мм (верхнее отклонение равно – 48 мкм для полей допусков диаметра 6g, 8ℓ); (нижнее отклонение равно – 423 мкм для поля допуска диаметра 6g); мм (верхнее отклонение равно 48 мкм для полей допусков резьбы с основным отклонением g); не нормируется. 2. Определяем годность болта по диаметрам.
