Сканери

Сканер (scanner) – синонім – скануючий пристрій – пристрій аналого-цифрового перетворення зображення для його автоматизованого введення в комп’ютер у растровому форматі шляхом сканування (послідовного перегляду і зчитування смуг зображення) у відбитому чи прохідному світлі з непрозорого і прозорого оригіналу (кольорового, монохромного напівтонового, штрихового).

Технічні характеристики й сфери застосування сканерів залежать від виду і технології подачі матеріалу, що сканується, просторового дозволу (визначається кількістю елементів растра на дюйм, звичайно 300–600 dpі і більше), точністю розпізнавання кольору і півтонів (характеризується кількістю біт, що описують кожен елемент растра). Розрізняють планшетні сканери (flatbed scanner), барабанні сканери (drum scanner), роликові сканери (sheet-feed scanner) і ручні сканери (handheld scanner). Застосування останніх у ГІС обмежено малим форматом сканованого аркуша в додатках щодо розпізнавання тексту.

Основою сканера є лінійка зі світлочутливими елементами, що рухається вздовж документа, що сканується (у планшетних сканерах), або сканований документ протягується вздовж нерухомої лінійки (у барабанних і роликових сканерах).

Найбільш поширені моделі планшетних сканерів фірм Epson, Canon, AGFA, Mustek, HP, UMAX. У зв’язку з конструкційними особливостями формат планшетних сканерів не перевищує А3. Планшетні сканери можуть сканувати документи з оптичним дозволом до 4800 dpі і глибиною кольору до 42 біт/піксел, оснащуються слайд-пристроями для сканування фотонегативів і спеціалізованим програмним забезпеченням для корекції сканованих матеріалів.

Програмне забезпечення, призначене для планшетних сканерів, дозволяє здійснювати контроль якості і корекцію сканованого матеріалу. Для забезпечення заданої точності сканування використовуються спеціальні контрольні пластини з точно нанесеними мітками. За допомогою спеціального програмного забезпечення порівнюються еталонні характеристики пластини з сканованою копією, визначаються розміри локальних перекручувань і розробляються коригувальні виправлення для кожного сканера.

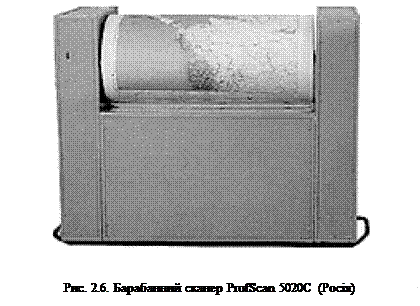

Для сканування великоформатних картографічних документів розроблені різні моделі роликових сканерів. Сканери фірм Іntergraph і Contex сканують кольорові, чорно-білі карти і плани формату А1–А0, і рулонні матеріали з дозволом 400–800 dpі, товщина матеріалу, що сканується, може досягати 15 мм (наприклад, наклеєні на фанеру чи алюмінієві аркуші міські архітектурні плани). Роликові сканери мають хибку 0,1% на довжину сканованого документа, що для аркуша карти розміром 384´368 мм дасть хибку порядку 0,3–0,4 мм. Спеціалізовані планшетні сканери мають кращі характеристики точності – 0,05%, але теж не забезпечують потрібного стандарту. Зазначені вище вимоги задовольняють тільки барабанні сканери, що застосовують для професійного "топографічного" сканування і створення цифрових копій карт (рис. 2 6).

У таких сканерах особлива увага приділяється мінімізації і повному виключенню можливих перекручувань, що виникають у процесі сканування. Матеріал, що сканується, жорстко кріпиться на спеціальному барабані, при обертанні барабана документ рухається уздовж нерухомої скануючої лінійки. Застосовуються спеціальні електродвигуни для забезпечення рівномірного руху барабана без затримки чи ривків, спеціальні системи стабілізації електроживлення, що виключають впливи коливання напруги, системи амортизації для гасіння вібрацій.

Такі пристрої встановлюються на спеціальній основі, у приміщенні підтримуються стабільні вологість і температура, для керування створене спеціальне програмне забезпечення. Загальна вартість таких програмно-апаратних комплексів може досягати 100 000–150 000 дол. США. Наприклад, барабанний сканер CCS 500–50 TF (Tangent, USA) з урахуванням програмного забезпечення і налагодження коштує порядку 150 000 дол. США, аналогічна апаратура російського складання ProfScan 5020C – 14 500 дол. США.
