МНОП транзистор

На рис. 4.3 приведена конструкция МНОП транзистора (металл-нитрид кремния-оксид кремния-полупроводник). Эффект памяти основан на изменении порогового напряжения транзистора при наличии захваченного в подзатворном диэлектрике положительного или отрицательного заряда, который хранится на глубоких (1.3-1.5 эВ) ловушках, в нитриде кремния вблизи границы SiO2-Si3N4.

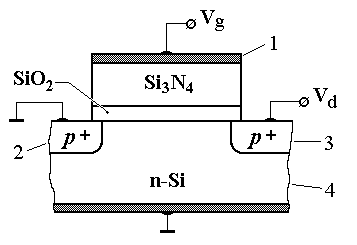

Рис. 4.3. Конструкция МНОП транзистора: 1 - металлический затвор; 2,3 - области истока и стока соответственно; 4 - подложка.

Запись информационного заряда происходит так же, как и в МОП транзисторе с плавающим затвором. Высокая эффективность захвата электронов (или дырок) связана с большим сечением захвата на ловушки (порядка 10-13 кв.см.) и большой их концентрации (порядка 1019 куб.см.).

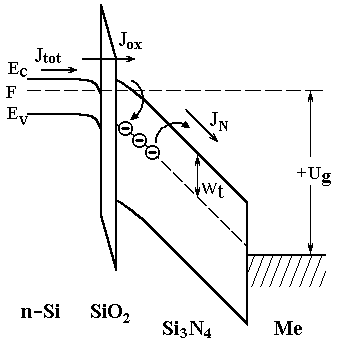

Рис. 4.4. Операция записи в МНОП-структуре (зонная диаграмма).

Ток в окисле Jox - туннельный ток инжекции, ток JN - ток сквозной проводимости в нитриде. В случае прямого туннелирования электронов в зону проводимости SiO2 сквозь треугольный барьер плотность тока определяется уравнением Фаулера-Нордгейма , где A - константы, Е - напряженность электрического поля. По мере накопления заряда поле на контакте уменьшается, что приводит к уменьшению скорости записи. Эффективность записи зависит также и от тока сквозной проводимости в нитриде.

Стирание информации (возврат структуры в исходное состояние) может осуществляться:

- ультрафиолетовым излучением с энергией квантов более 5.1 эВ (ширина запрещенной зоны нитрида кремния) через кварцевое окно;

- подачей на структуру импульса напряжения, противоположного по знаку записывающему. В соответствии с ГОСТом такие ИМС имеют в своем названии литеры РФ и РР соответственно. Время хранения информации в МНОП транзисторе обусловлено термической эмиссией с глубоких ловушек и составляет порядка 10 лет в нормальных условиях. Основными факторами, влияющими на запись и хранение заряда, являются электрическое поле, температура и радиация. Количество электрических циклов "запись-стирание" обычно не менее 10⁵.
