Надпідлогові чаши

Пісуари встановлюють в чоловічих туалетах громадських, промислових та лікувальних будинків. Вони бувають настінні, надпідлогові та лоткові. Забруднення з пісуарів мають швидко видалятись, оскіль­ки вони здатні утворювати осад, що призводить до заростання труб і має неприємний запах. Промивання пісуарів здійснюють пісуарними крана­ми або через автоматичні змивні бачки. В лоткові пісуари воду подають постійно. Забруднена вода з пісуарів відводиться через випуск-решітку, який затримує папір, недопалки тощо. Після випуску встановлюють гідрозатвір.

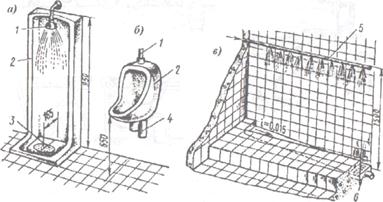

Пісуари: а - встановлені на підлогу (уринали); б - настінні;

в - лоткові: 1 - кран пісуарний; 2 - чаша; 3 - випуск-решітка;

4 - гідрозатвір; 5 - труба з отворами; 6 - трап.

Трапи збирають забруднену воду з підлоги приміщень (сміттєзбиральні камери, лазні, душові, громадські туалети тощо) або від технологічного обладнання. їх встановлюютьу найнижчих місцях підлоги з забезпеченням герметичності. В корпус трапу вбудований гідрозатвір. Випуск трапу може бути направлений до низу (прямий випуск) або вбік (косий випуск). Зверху трап закривається решіткою, що знімається. Верх решітки трапу повинен бути на 5 - 10 мм нижче рівня чистої підлоги приміщення.

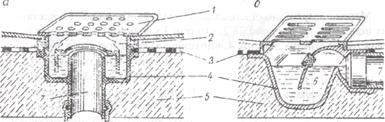

Трапи: а - з прямим випуском; 6 - з косим випуском: 1 - кришка з отворами;

2 - гайка для затискування; 3 - гідроізоляція; 4 - корпус; 5 - перекриття;

6 - гідро­затвір; 7 - відвідна труба.
