Пример 3




Пример 2.



Циклограмма 2.



Циклограмма 2 отличается от циклограммы 1 тем, что на рабочем шаге 2 при наличии сигнала ПВ S3 должна быть задержка по времени на заданную величину , после выполнения которой произойдёт обратный ход штока ПЦ А – втягивание штока (–), то есть возврат в исходную позицию (0). Таким образом, цикл завершён. В данном примере управление работой ПП совершается не только по положению штока ПЦ (S2 и S3), но и по времени , поэтому в программе управления (рис.11) используется таймер ТОО1.

Величина времени задержки может быть задана любая, необходимая, например, для выполнения технологической операции или подачи рабочего инструмента, или какое-либо другое условие для выполнения техпроцесса.

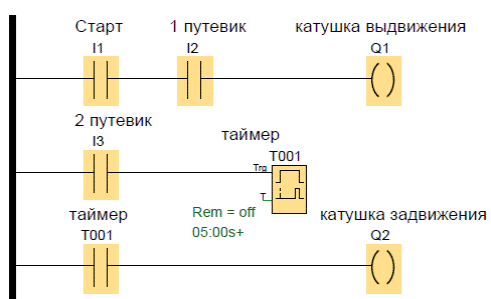

Рис. 11.

Программа управления LOGO для примера 2





Циклограмма 3.



На циклограмме 3 предусмотрено управление по положению штока ПЦ А (S2 и S3) и по давлению (р) на первом шаге работы ЭПСУ.



Рис. 12.

Программа управления для примера 3



Начало работы системы обеспечивается условием наличия сигналов со стартовой кнопки S1, путевого выключателя S2 и реле давления р, что в программе управления соответствует I1, I2 и I4 (реле давления). При этом величина давления может быть задана, исходя из технологических условий.

Возврат в исходную позицию осущетвляется при наличии сигнала S3.
