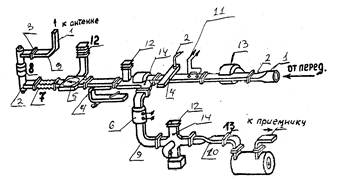

Хвилевідни трактісучасніх безпроводовіх телекомунікаційніх систем, що працюють у діапазоні 300 МГц<f<30 ГГц можна представити у виді деяких функціональних пристроїв (вузлів), з'єднаних відрізками ліній передачі (наприклад, на рис. 1.1).

Тому трактом НВЧ чи ланцюгом НВЧ. називають сукупність функціональних пристроїв НВЧ, зчленованих між собою таким чином, щоб забезпечити передачу й обробку

радіосигналів. Найбільш розпов-сюдженими функціональних

вузлів НВЧ ланцюгів є (рис. 1.1) відрізки ліній передачі 1, перехідні 2 і стикувальні 3 вузли між лініями різних типів, що погодять, суматори, дільники й відгалужувачі 4 потужності, поляризаційні пристрої, фільтри, фазообертачі, комутатори 5 і перемикачі 6, гнучкі зчленування 7 і обертові 8, вигини 9 і скрутки 10, пристрою контролю 11, баластові поглинаючі навантаження 12, невзаємні пристрої з намагніченими феритами, наприклад, вентилі 13 і циркулятори 14 та інш.

Частина перерахованих функціональних вузлів НВЧ тракту є, у свою чергу, складними пристроями які містят сукупність елементїв (наприклад, елементи зв’язку, настраювальні елементи, феритови, напівпровідникові елементи та інш).
