Бурение пилот-скважины по заданной траектории

Эта технологическая операция – одна из наиболее важных. Работы осуществляются оператором с помощью системы навигации, которая позволяет определить азимут, склонение, положение (угол) ПРИ и шарнирного переходника, и осуществлять непрерывный контроль траектории пилотной скважины во время всего процесса. Она также позволяет проводить измерения температуры.

Система навигации состоит из навигационного зонда и компьютера.

Зонд вставляется внутрь немагнитной УБТ позади долота и регулируемого шарнирного переходника (рис.5.13).

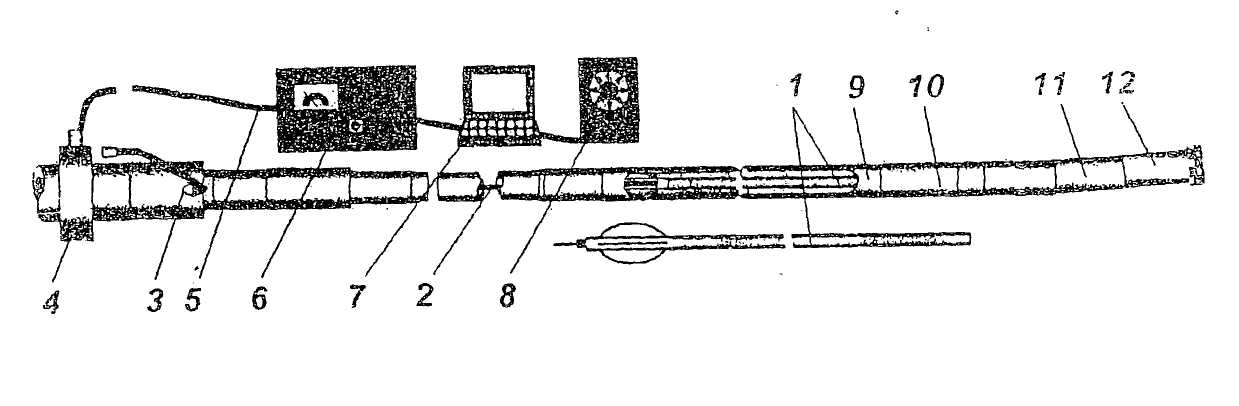

Рис.5.13 – Система навигации и пилот-снаряд

1 – зонд навигационный; 2,5 – кабель; 3 – входной переходник; 4 – скользящее кольцо; 6 – панель интерфейса; 7 – компьютер; 8 – дисплей; 9 – немагнитная УБТ; 10 – немагнитный переходник; 11 – регулируемый шарнирный переходник; 12 – гидравлическое долото

Кабель от зонда соединяется через скользящее кольцо с панелью интерфейса и компьютером, которые получают, декодируют получаемую информацию в реальном времени.

Линия от компьютера далее идет на пульт оператора. Данные о положении инструмента показываются на циферблате, а азимут и склонение – на жидкокристаллическом табло.

В процессе бурения полученные данные сравниваются с проектными и оценивается точность бурения.

В заключение надо отметить, что рынок горизонтального бурения (непрерывного) растет во всем мире в различных отраслях промышленности, включая такие сферы как:

- нефть и газ;

- телекоммуникации;

- водоснабжение и сточные воды;

- охрана окружающей среды;

- энергетика;

- проекты океанских и морских прибрежных зон.

Не исключено, уважаемые будущие инженеры, что именно вам придется работать в этом интереснейшем направлении.

Список литературы

1. Моисеев В.А. Бурение скважин специального назначения Уч. Пособие–Иркутск. ИрГТУ. 2010. -77с.

2. Брылин В.В. Бурение скважин специального назначения. – Томск: Изд-во ТПУ, 2008. – 214 с.

3. Парийский Ю.М., Кудряшов Б.Б. Проблемы и перспективы технологии бурения геотермальных скважин. – В сб.: Методика и техника разведки. – СПБ., ВИТР. 1998.

4. Абызов С.С., Бобин Н.Е., Кудряшов Е.С. и др. Явление сверхдлительного анабиоза у микроорганизмов. Научное открытие. Бюлл. ВАК РФ №6, 1995. – 44 с.

5. Бобин Н.С., Васильев Н.И., Кудряшов Б.Б. и др. Механическое бурение скважин во льду. – Л.: Изд-во ЛГИ,1988. – 92 с.

6. Кудряшов Б.Б., Чистяков В.К., Бобин Н.Е. Бурение скважин тепловым способом в ледниковом покрове Антарктиды//Материалы гляц. иссл. – М., - Вып. 51.

7. Ракишев Б.Р., Шерстюк Б.Ф., Ястребов Е.К. и др. Бурение скважин в мерзлых горных породах. – М.: Недра, 1993. – 314 с.

8. Страбыкин Н.Н. Техника бурения взрывных скважин в мерзлых породах. – М.: Недра, 1989. – 172 с.

9. Брылин В.И. Бурение скважин на россыпи: Учебное пособие. – Томск: Изд-во ТПУ, 2000. – 104 с.

10. Керимов В.А. Техника бурения скважин большого диаметра. – М.: Недра. 1983. 94 с.

11. Климентов М.Н., Тиль В.И. Сооружение скважин ударно-вращательным способом бурения. – М.: Недра, 1986. – 96 с.

Содержание

Введение

1. Бурение геотермальных скважин и технология

извлечения тепла Земли.................................. 4 1.1. Геотемпературное поле Земли и геотермические

условия России............................................ 6

1.2. Технология извлечения тепла Земли........................ 7

1.2.1.Способы и системы разработки

геотермальных месторождений............................ 7

1.2.2.Бурение и оборудование геотермальных скважин.............. 9

1.3. Экологические вопросы освоения геотермальной энергии.... 13

1.4. Перспективы геотермального бурения..................... 14

1.5. Нетрадиционные способы разрушения горных

пород для бурения геотермальных скважин................... 15

1.6. Наземные теплотехнические комплексы

геотермоэнергетических систем......................... 25

2. Бурение и опробование скважин в ледниках.............. 27

2.1. Особенности проведения буровых работ

в ледниковых областях.................................. 27

2.2. Электротепловой способ бурения...................... 27

2.2.1.Исследование и разработка техники и технологии бурения

«сухих» скважин в снежно-фирновых и ледяных толщах..... 28

2.2.2.Разработка техники и технологии бурения глубоких

скважин в ледниках и ледниковых покровах................ 30

2.3. Бурение скважин с отбором керна колонковыми

электромеханическими снарядами на грузонесущем кабеле... 31

2.4. Экологические аспекты глубокого бурения скважин

в ледниковых покровах и вскрытия подледниковых озер...... 35

2.5. Исследования длительности состояния анабиоза у

микроорганизмов на основе бурения сверхглубокой

скважины в Центральной Антарктиде на станции «Восток»... 36

3. Бурение взрывных скважин на карьерах.................. 36

3.1. Основные способы бурения скважин на карьерах.......... 37

3.1.1.Механические способы бурения....................... 37

3.2. Бездолотные (физические) способы бурения.............. 40

3.2.1.Термодинамический способ бурения.................... 40

3.2.2.Электроимпульсный способ разрушения горных пород

и бурение взрывных скважин..........................43

4. Бурение скважин большого диаметра и шахтных стволов.... 46

4.1. Способы бурения скважин большого диаметра.............47

4.1.1.Ударный способ бурения............................. 47

4.1.2.Вращательный способ бурения скважин большого диаметра.. 48

4.1.3.Вибрационное бурение.............................. 56

4.2. Буровые установки для проходки шахтных стволов........ 58

5. Проходка подземных переходов для трубопроводов и

инженерных коммуникаций........................... 62

5.1. Проходка горизонтальных переходов с помощью

статического или динамического воздействия

на погружаемый элемент............................. 63

5.1.1.Метод статического прокола грунтов................... 63

5.1.2.Метод динамического (ударного) прокола грунтов........ 64

5.1.3.Метод статического продавливания................... 64

5.1.4.Метод динамического продавливания.................. 65

5.2. Сооружение скважин для прокладки трубопроводов...... 66

5.2.1.Сооружение скважин в мерзлых горных породах......... 66

5.2.2.Сооружение скважин для прокладки трубопроводов

различными методами.............................. 68
