1. На листе миллиметровой бумаги строим систему координат с началом в счислимой точке и выбираем масштаб для прокладки (рис. 2.7).

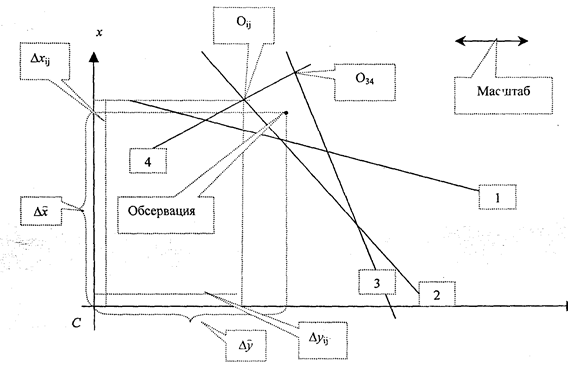

Рис. 2.7. Графоаналитический расчет координат места судна
2. Производим прокладку линий положения, используя формулу Дп, =— '-, и Si
получаем фигуру погрешностей координат.
3. Определяем приращения координат каждой из вершин фигуры погрешностей ау,/, Ауу.
4. Каждая точка пересечения двух линий положения Оу имеет вес, который можно рассчитать по следующей формуле:
где My — средняя квадратическая погрешность точки по двум линиям положения. 5. Находим средневзвешенное значение приращений координат относительно счислимой точки:
6. Находим обсервованные прямоугольные координаты, используя формулу (2.8), а также географические координаты по формулам, приведенным во второй итерации.
7. Для сравнения сгавим точку по первой итерации на диаграмму графоаналитического расчета.
