Типовые механизмы металлорежущих станков. 1 страница

1. Типовые механизмы для ступенчатого регулирования частоты вращения валов.

Элементарные механизмы, позволяющие изменять передаточные отношения кинематических цепей, называются множительными. Наиболее распространенными из них являются: для легких приводов применяют ременные передачи с плоским ремнем, состоящие из сменных или ступенчатых шкивов. Натяжение ремня при перестановке сменных шкивов или переброске его с одной стороны на другую должно быть неизменным. Для этого достаточно, чтобы d₁+ d₂ = d₃+d₄ = d₅+d₆.

Применяются звенья настройки, состоящие из сменных зубчатых колес (гитары). В одномерных звеньях настройки колеса устанавливают на консольной части вала. Межосевое расстояние здесь постоянно, поэтому при одинаковом модуле a+b = const. В двухпарных гитарах в зацеплении находятся две пары сменных колес (a-b и c-d). Колеса b и c вместе со втулкой установлены на пальце II. Расстояние между пальцем и валами I и III может меняться перемещением пальца вдоль паза приклона и поворотом последнего вокруг оси III.

Условие сцепляемости проверяется по формуле: а+b > c+15, c+d > b+15.

Изменить частоту вращения валов с помощью сменных колес - целесообразно при длительной работе станка без перенастройки, т.к. замена колес требует затраты времени.

Широкое распространение получили механизмы, состоящие из передвижных многовенцовых зубчатых колес. Количество колес в блоке чаще всего 2, 3, реже 4. Блоки применяются в качестве ведущих и ведомых элементов. При перемещении колеса, блоки перемещаются на шлицах вдоль оси вала и поочередно входят в зацепление с сопряженными колесами. Если применять корригизованное зацепление колес с разной длинной зубьев при одном межцентровом расстоянии, то в отдельных случаях двухвенцовый блок может быть заменен одним колесом z_1-3, зацепляющимся поочередно с колесами z₂ и z₄.

Основное достоинство механизмов с передвижными блоками – простота. Колеса, не участвующие в передаче рабочих нагрузок, не изнашиваются. К числу недостатков относят невозможность переключения передачи на ходу и сравнительно большие осевые размеры.

Этих недостатков лишены механизмы, у которых зубчатые колеса находятся в состоянии зацепления и включаются в работу муфтой. Если муфта фрикционного типа, то частоту вращения можно изменять на ходу. Передачи z₁ – z₂ и z₃ - z₄ могут быть косозубыми. В последнее время муфты получили очень широкое распространение, т.к. позволяют простыми средствами автоматизировать привод.

Для регулирования частоты вращения вала применяют и так называемые переборные устройства (степень возврата). Вращение колеса z₁, осуществляемое колесом z₅, может быть передано валу I через перебор по цепи z₁ – z₂ , z₃ - z₄ и непосредственно, если переместить колесо z₄ влево до сцепления торцевых кулачковых полумуфт. Вал II, колеса z₂ и z₃ называют перебором.

Перебор

2. Механизмы, суммирующие движение.

Для суммирования движения на одном звене в кинематической цепи некоторых станков вводят специальные механизмы: винтовые и червячные передачи, дифференциалы с цилиндрическими и коническими зубчатыми колесами.

Схема дифференциального механизма состоящего из цилиндрических колес.

На валах I и III жестко установлены зубчатые колеса z₁ и z₄. Полый вал II имеет водило, в которое вмонтирован сателлитный вал 1 с колесами z₂ и z₃. Движение любых двух валов может суммироваться на третьем валу. Наиболее часто в практике машиностроения и станкостроения суммируются вращения валов I и III.

Еще одним способом суммирования является способ Свампа:

iI-III =

z1 z3 . z2 z4

Допустим, необходимо просуммировать движение валов I и II на валу III. Задача решается в два этапа. Сначала рассматривается случай, когда ведет только вал I, а вал II является неподвижным, а затем наоборот. В первом случае передача работает как обыкновенная и передаточное отношение:

Второй случай более сложный. Для его решения воспользуемся таблицей. Вообразив механизм жестким, повернем валы I, II, III по часовой стрелке на (+1) оборот.

Зафиксируем это в таблице.

Вал I неподвижен	Вал II ведущий	Вал III ведомый.
+1	+1	+1
-1		z1 z3 z2 z4
	+1	z1 z3 z2 z4

Но вал I по условию неподвижен. Оставляя на месте вал II, поворачиваем вал I на (-1) оборот (в обратном направлении). Заносим это в таблицу. Тогда вал III сделает оборота.

Просуммировав вращение, записываем результат в третью строчку таблицы.

Передаточное отношение механизмов от вала II к валу III

Если частота вращения валов I, II, III – n_I, n_II и n_III, то

nIII = nI iI-III + nII iII-III = nI

z1 z3 z2 z4

+ nIII (1 -

z1 z3 z2 z4

).

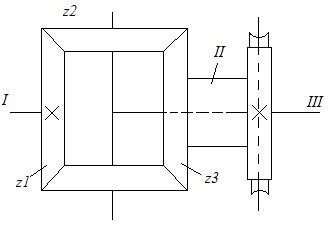

Большое распространение в станках получил конический дифференциал.

На валу I жестко установлено коническое зубчатое колесо z₁. Вал II – полый и связан с коническим колесом z₃. Вал III имеет поперечную ось с двумя колесами z₂. Числа зубьев всех колес одинаковы. Передаточное отношение механизма находят по предыдущему.

3. Устройства для реверсирования.

Устройства для реверсирования предназначены для изменения направления движения исполнительных механизмов станка. Реверсирование движений в металлорежущих станках осуществляется с помощью реверсирования: электродвигателя, гидродвигателя и механических устройств. Чаще реверсирование осуществляется с помощью цилиндрических и конических зубчатых передач.

Работа реверсивных устройств с цилиндрическими колесами основана на том, что при подаче движения через два зубчатых колеса валы I и II вращаются в различных направлениях, а при передаче через три зубчатых колеса – в одном направлении.

Работа реверсивных устройств с коническими колесами основана на том, что два колеса z₁ и z₃, находясь в зацеплении с колесом z₂, вращаются в противоположном направлении. В этом случае реверсирование производится с помощью переключения муфты или перемещением блока колес z₁-z₃.

В станках, требующих частого реверсирования, устанавливают фрикционные муфты, в механических токарных, карусельных и фрезерных станках – кулачковые муфты.

В некоторых моделях зубообрабатывающих станков находят применение зубчатые колеса для получения возвратно-вращательного движения. Ведущим звеном в таких механизмах является колесо, а ведомым – два концентрических зубчатых сектора внутреннего и внешнего зацепления, соединенных по концам колесами. Поскольку центр вращения внешнего колеса неподвижен, то центр вращения внутреннего колеса при зацеплении с различными колесами меняет свое положение. Поочередное зацепление производится при помощи копировального механизма, устанавливающего соответствующее межосевое расстояние.

4. Механизм обгона.

В ряде случаев вращение одному валу самостоятельных приводов может быть передано одновременно через механизм обгона. Наибольшее распространение получил роликовый механизм обгона.

На валу 1 свободно насажена втулка 2, на шпонке диск 3, имеющий три выреза. Внутри последних находятся ролики 5, подпираемые пружинами 4. Медленное вращение по часовой стрелке получает втулка 2. Ролики 5, увлеченные силами трения и подпираемые пружинами 4, попадают в шпоновое пространство и заклиниваются между внутренней поверхностью втулки 2 и вырезами диска 3. В результате этого диск начинает медленно вращаться вместе с валом 1. Если последнему сообщить от другого источника большую угловую скорость в том же направлении (по часовой стрелке), то вместе с ним получит вращение и диск 3. Рамки вместе с диском начнут обгонять втулку 2 и расклинятся. При выключении быстрого вращения ролики заклиниваются и вал снова получит малую скорость вращения. Механизм может работать и по другому варианту. Если ведущим звеном будет диск 3 и вращение его происходит против часовой стрелки, то втулка 2 окажется ведомой. При реверсировании механизм расклинивается.

5. Привод прямолинейно-возвратного движения.

Вприводах главного движения станка применяют кривошипно-шатунные, кулисные и реечные механизмы. В цепях подачи получили распространение: винтовые, реечные и кулачковые устройства.

5.1. Кулисный привод.

Составной частью кинематической схемы кулисного привода, применяемого в станках, например, поперечно-строгальных, является: кулисное колесо, несущий палец с надетым на него кулисным камнем. Камень вставлен в прорезь кулисы и может скользить вдоль ее оси. Верхний палец кулисы через серьгу связан с ползуном. Длина хода ползуна L зависит от амплитуды качения кулисы. Ее можно регулировать изменением величины радиуса R вращения пальца. Пользуясь обозначением, можно написать

0,5L l

=

R a

=>R=

0,5La l

Обычно длина кулисы l = 4/3L, а расстояние между центром вращения кулисного колеса и центром качения кулисы a = (0,45÷0,55)L.

Vk=V1

l__ AO

Пусть кулиса занимает некоторое положение, определяемое углами α и β. Палец, находящийся в точке А, вращается с окружной скоростью V₀. Разлагаем ее на две составляющие: V₁, направленную перпендикулярно оси кулисы, и V₂ – вдоль ее. Из треугольника скоростей:

V₁=V₀cosα; V₂=V₀sinα, скорость качения конца кулисы

Искомая скорость движения ползуна: V=V_kcosβ. Подставляя z значения V_k и V₁ из равенств, получим:

V=

_V0l_ AO

cosαcosβ

V=

_V0l_ a+R

В крайнем положении α=90º, => V=0, в среднем положении, во время рабочего хода, α=β=0;

AO ―>A₂O = a+R, =>

V=

_V0l_ a-R

При обратном ходе ползуна α=β=0; AO―>A₃O = a-R, =>

Точка О – центр кулисного колеса.

5.2. Реечный привод.

5.2.1. Кинематика реечного привода.

Реечные приводы главного движения различают по способу преобразования вращательного движения ведущих звеньев привода в прямолинейное движение стола. Столы, как правило, перемещаются при помощи реечной пары, состоящей из прямозубой или косозубой рейки, привернутой к столу, и реечного колеса или червяка. Движение стола реверсируется электрическим двигателем или специальной реверсивной муфтой. Скорость перемещения стола регулируют изменением частоты вращения вала электродвигателя или с помощью ступенчатых коробок скоростей.

Большие реечные колеса изготавливают из серого чугуна С421-40, С428-48 и С438-60 или стали 40ХФА. Для уменьшения размеров колес в механизмах подачи применяют легирование стали, а для реек – легированную сталь или сталь 40ХФА.

Червяки изготавливают из стали 15ОС или 20Х с последующей цементацией, а рейки – из антифрикционного чугуна, в ответственных случаях из бронзы.

Допустим, что на станке необходимо осуществить z рабочих скоростей движения стола (скоростей резания) V₁, V₂, …, V_z со знаменателем ряда φ. Скорость движения рейки (стола) для передачи с реечным колесом V_k =πmz_k n_k, м/с, где m – модуль, м; z_k – число зубьев колеса; n_k - частота вращения колеса, об/с.

Для передачи с червяком скорости движения рейки:

Vч=

πmzч nчcosβ cos(α-β)

, м/с,

где m – модуль, м;

z_ч – число зубьев червяка;

n_ч - частота вращения червяка, об/с;

α – угол между осью червяка и направлением движения стола, град;

β – угол подъема червяка, град.

Из уравнений (V_k) и (V_ч) можно определить необходимую частоту вращения реечного колеса или червяка:

nk=

Vk сk

nч=

Vч сч

об с

, где с_k и c_ч – постоянные величины.

В общем виде ряд чисел оборотов реечного колеса или червяка будет представлен: n₁=cV₁, n₂=cV₂, …, n_z=cV_z. Число ступеней скорости в современных продольно-строгальных станках равно 4-6. Требуемая частота вращения реечного колеса или червяка при осуществлении обратного хода n₀=c₀ V₀. Скорость обратного хода стола принимают, исходя из соотношения V₀: V_p=1; 5÷2 и устанавливают ее до 1,25 м/с.

Реечные приводы подачи проще приводов главного движения, однако, ими труднее обеспечить равномерность медленных движений, особенно в точных станках. Отсутствие самоторможения затрудняет применение их для вертикальных перемещений. Однако большое передаточное отношение, простота и высокий КПД делают этот привод высокоэффективным в токарных, револьверных, сверлильных станках, а также в приводе различных вспомогательных перемещениях.

5.2.2. Динамика реечного привода.

Стол во время рабочего хода к моменту врезания инструмента в заготовку преодолевает соответствующую P_z силы резания и силу трения стола в направляющих

P_p= P_z+(P_y+Q_c+Q_з)f, Н,

где P_y – составляющая силы резания, направленная перпендикулярно плоскости стола, Н;

Q_c, Q_з – вес стола и установленной на нем заготовки, Н;

f – приведенный коэффициент трения в направляющих без учета его изменения в зависимости от скорости движения стола.

При реверсировании стола возникает два вида сопротивлений: сила инерции движущихся масс при разгоне стола и сила трения в направляющих. Сила инерции стола и заготовки:

Pu΄=mca=mc

V0_ t

, H,

где m_c – масса стола с установленной на нем заготовкой, кг;

а – ускорение при разгоне стола (принимается линейным), м/с²;

V₀ – скорость обратного хода, м/с;

2t – полное время реверсирования (время на остановку в конце рабочего хода), с.

Pu΄=

2J0ε0 mzk

=

2J0 ω0 mzk t

=

2J0 2 πn0 mzk t

=

4J0V0__ m^2zk^2 t

, Н,

где J₀ – момент инерции вращающихся во время обратного хода масс привода, приведенных к валу реечного колеса, кг∙м²;

ω₀ и ε₀ – угловая скорость и ускорение того же вала, рад/с и рад/с²;

m и z_k – модуль, м, и число зубьев реечного колеса.

Полная сила:

Pu= Pu΄+Pu΄΄=

V0 t

(mc+

4J0__ m^2zk^2

), Н.

Сила трения во время обратного хода F₀= (Q_c+Q_з)R, => тяговая сила обратного хода:

P0= Pu+ F0=(Qc+Qз)f+

V0 t

(mc+

_4J0__ m^2zk^2

).

В качестве расчетной для определения несущей способности деталей привода и его мощности следует принять большие из тяговых сил, определенных по уравнениям P_р и P₀.

5.3. Передача ходовой винт - гайка.

Передача ходовой винт – гайка получила широкое распространение в приводах подачи станков. Основным достоинством винтовых механизмов является высокая точность и плавность осуществляемых ими перемещений, возможность получения значительной редукции и самоторможения, позволяющие использовать их в случае вертикальных перемещений.

Профиль резьбы – стандартный, трапецеидальный, с углом профиля 30º (ГОСТ 9484-60), вследствие чего обеспечивается более легкое замыкание маточной гайки. Как правило, винты изготавливают одно- или двухзаходными с небольшим шагом (самотормозящиеся). Недостатком данного профиля является возникновение погрешности шага резьбы при радиальном биении винта. Поэтому в высокоточных станках трапециидальную резьбу заменяют прямоугольной. В качестве опор для винтов применяют в большинстве случаев подшипники скольжения, как более удобные. Конструкция гаек зависит от назначения узла. Согласно нормам ТУД22-2 для винтов и гаек установлено пять классов точности (0-4). Нормаль устанавливает отклонение шага, половина угла профиля резьбы, отклонения от овальности на среднем диаметре и биение по наружному диаметру. Материалы для ходовых винтов, согласно той же нормали, устанавливаются: У10 и У12 для винтов 0^го класса, ХВГ и ХГ для 1^го класса, сталь 45 и 50 для 2, 3, и 4 классов. Гайки скольжения изготавливают: 0, 1 и 2 классов из оловянистой бронзы и оловянисто-свинцовой бронзы 3 и 4 классов из антифрикционного чугуна. Распределение по классам: 0 класс – резьба для прецизионных станков, 1 класс – для резьбошлифовальных станков, 2 класс – для токарно-винторезных станков нормальной точности, 3 класс – для фрезерных и строгальных станков и 4 класс – для установочных перемещений. Механизмы винтовой передачи рассчитывают на износостойкость, прочность, жесткость и на устойчивость ходового винта.

5.3.1. Расчет на износостойкость.

Расчет на износостойкость ведут по среднему давлению

P=

___P____ πdсрhp Lk/ t

, Н м^2

,

где P – наибольшая тяговая сила, Н;

d_ср – средний диаметр резьбы, м;

t и k – шаг винтовой линии, м и число заходов резьбы;

h_p=0,5t/k – рабочая высота гайки, м;

L= λ d_ср – длина гайки, м (λ=1,5÷4, для маточных гаек λ=3).

Подставляя указанные данные в уравнение (Р) и решая его относительно d_ср, получим

, м

Для ходовых винтов с бронзовой гайкой, предназначенных для точных передач (токарно-винторезные, резьбонарезные станки), р=3 Мн/м², для прочих передач р=12 Мн/м², а с чугунной гайкой р=8 Мн/м².

5.3.2. Расчет на прочность.

Расчет производится по приведенному напряжению.

,

где - площадь поперечного сечения стержня винта, м²;

М_к – крутящий момент, передаваемый винтом, Нм;

- момент сопротивления сечения при кручении, м³;

σ_Т – предел текучести материала винта, Н/м².

5.3.3. Расчет на жесткость.

Основную роль в искажении шага резьбы играет осевая деформация. Поэтому изменением шага от скручивания можно пренебречь. Расчет ведется по формуле:

∆t, м,

где Е – модуль продольной упругости, Н/м².

Допускаемые искажения шага резьбы принимают, учитывая допуска на неточность резьбы ходовых винтов соответствующего класса.

5.3.4. Расчет на устойчивость.

Расчет производится для винтов, работающих на сжатие при значительной длине по сравнению с диаметром. Критическая тяговая сила:

,

расчетная формула для запаса устойчивости n_у:

При жестко заделанных концах винта ν=0,5, при одном заделанном и одном шарнирном - ν=0,7, при обоих шарнирах - ν=1. Для запаса устойчивости принимают значение n_у=2,5÷4. Большие значения берутся при действии на винт поперечных сил от привода. Устойчивость проверяют в тех случаях, когда νl >7,5÷10.

5.4. Передача винт - гайка качения.

Обеспечивает высокую осевую жесткость и равномерность движения. Применяется в приводах подач точных станков, таких как: шлифовальных, копировально-фрезерных, координатно-расточных и ряд станков с ЧПУ. Преимуществом передачи является возможность полного управления зазора в резьбе, низкие потери от трения (КПД 0,9-0,95) и почти полная независимость силы трения от скорости. Все это делает передачу прецизионной и обеспечивает возможность осуществления точного режима работы и повторяемости процесса. Вместе с тем передача имеет весьма низкую нагрузочную способность в связи с существенным различием кривизны рабочих поверхностей, что вызывает высокие контактные напряжения. Сложность и трудоемкость изготовления в основном зависят от размеров передачи, точности, от материалов винта и гайки.

Конструкция передачи зависит от профиля резьбы, способа возврата шариков, от их комплектования и метода регулирования зазора. Наибольшее распространение получил полукруглый профиль, как наиболее простой. Обычное соотношение между Г1 (0,5 радиуса шара) и Г2 (радиус каретки) принимают 0,95÷0,97. Применяются полукруглый и арочный профили резьбы.

Для удаления зазора или создания натяга, необходимо иметь дополнительное устройство, сдвигающее винт относительно гайки вдоль оси. Этого недостатка лишен стерьчатый профиль. Он обладает всеми достоинствами полукруглого профиля и, кроме того, позволяет осуществлять передачу без зазора или с натягом путем применения шариков, диаметр которых несколько больше номинального. Сложность конструкции и трудности изготовления гаек определяются, прежде всего, способами перекатывания и возврата шариков в исходное положение.

Комплектация шариков имеет важное значение, т.к. их скорости в точках касания между собой имеют противоположное направление. При небольшой длине циркулирующей цепочки отрицательное влияние ничтожно. При большом числе витков между рабочими шариками помещают сепараторные шарики, которые по диаметру на 0,025-0,075 мм меньше рабочих. Для отличия от последних рекомендуется их изготавливать с матовой или оксидированной поверхностью. Нагрузочная способность таких передач вдвое ниже по сравнению с передачами, у которых все шарики рабочие. Регулирование зазора или натяга при полукруглом профиле сводится к изменению возвратного расположения винта относительно гайки.

Размерный ряд передачи и форма профиля резьбы винта и гайки установлены нормалью станкостроения Н23-7. Применение передачи винт – гайка качения позволяет устранить зазор в резьбе и создать натяг, повышающий осевую жесткость в 2,5-3 раза, по сравнению с винтами скольжения, резко возрастает продолжительность сохранения точности. Для станков с ЧПУ – применение этой передачи является единственно возможным конструктивным решением.

Требование к материалу и термической обработке заключается в высокой поверхностной твердости (≥ HRC 60). При снижении твердости на 5 единиц, нагрузочная способность передачи уменьшается на 20%. Ходовой винт изготавливают из стали ХВГ, гайку - из стали 9ХС. Передачу рассчитывают на статическую прочность и жесткость. Для нормальных винтовых пар допустимая статическая нагрузка на один шарик:

P_ст= 20d_ш², Н, где d_ш – диаметр шарика, мм.

Жесткость винтовой пары по нормали Н23-7:

, Н/мм,

где z₀ – расчетное число шариков, равное 0,7 от действительного;

Р_н – нормальная сила предварительного натяга, Н.

6. Механизмы для бесступенчатого регулирования привода вращения валов

Использование бесступенчатых передач в приводах главного движения и подач металлорежущих станков имеет ряд преимуществ:

а) позволяет установить оптимальный режим резания, изменяя его на ходу и под нагрузкой;

б) обеспечивает автоматическое регулирование частоты вращения для поддержания скорости резания, что при определенных условиях до двух раз сокращает машинное время;

в) упрощает и облегчает управление станком.

В металлорежущих станках находят распространение три вида бесступенчатого регулирования: электрическое, гидравлическое и при помощи фрикционных вариаторов. Первые два вида рассматриваются в соответствующих частях курса. Поэтому более подробно остановимся на фрикционных передачах. Из всего многообразия применяют четыре вида вариаторов: непосредственного касания ведущего и ведомого шкивов; с раздвижными шкивами и клиновым ремнем; с раздвижными шкивами и стальным промежуточным кольцом; торовые вариаторы. Все эти передачи реверсивные, причем любой из выходных валов может быть ведущим и ведомым. Они обладают диапазоном регулирования порядка 4- 6; имеют относительную конструктивную и технологическую простоту, бесшумность при работе, удобство при автоматизации, простоту обслуживания.

К недостаткам фрикционных вариаторов следует отнести следующее.

Работа их основана на использовании сил трения в местах контакта фрикционных элементов, что достигается прижатием их с большой силой. Это обусловливает большое давление на валы и опоры, вызывает потери в подшипниках и сокращает срок службы фрикционных деталей. Наличие некоторого проскальзывания делает невозможным применение передачи в делительных цепях. И, наконец, передачи обладают сравнительно большими размерами.
