Обозначение измеряемых (регулируемых) величин

Правила выполнения функциональных схем

Рекомендации по выполнению раздела по СУХТП в курсовом (дипломном) проекте

Условные обозначения технических средств автоматизации (ТСА)

в функциональных схемах.

Нижеприведённые, применяемые в отечественной практике стандарты и нормативные документы устанавливают порядок проектирования, стадии и этапы создания АСУТП наиболее распространённых в отечественной химической промышленности:

1) ГОСТ 24.104-85 «Информационная технология. Автоматизированные системы управления. Общие требования».

2) ГОСТ 34.003-90 «Информационная технология. Автоматизированные системы. Термины и определения».

3) ГОСТ 34.201-89 «Информационная технология. Виды, комплектность и обозначение документов при создании автоматизированных систем (АС)».

4) ГОСТ 34.601-90 ЕСС АСУ. «Автоматизированные системы. Стадии создания».

5) ГОСТ 34.602-89 «Информационная технология. Комплекс стандартов на автоматизированные системы. Техническое задание на создание автоматизированной системы».

6) ГОСТ 34.603-92 «Информационная технология. Виды испытаний автоматизированных систем».

7) ГОСТ 24.701-86 ЕСС АСУ. «Надежность автоматизированных систем управления. Основные положения».

8) ГОСТ 24.702-85. ЕСС АСУ. «Эффективность автоматизированных систем управления. Основные положения».

9) ГОСТ 3.05.07-85 «Системы автоматизации».

10) РД 50-34.698-90 «Методические указания. Информационная технология. Знание этих документов поможет правильно поставить и решить задачу проектирования (модернизации) системы управления технологическим процессом предприятия, на котором будет осуществляться Ваша инженерная деятельность.

Условные обозначения ТСА в схемах.

Изображение ТСА на схемах технологических процессов производится в соответствии с ГОСТ 21.404-85 «Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах». Авторы максимально использовали основные положения ГОСТа и рекомендации YSO (международной организации по стандартизации). Цель раздела – изучение условных графических обозначений стандарта, а также обозначений измеряемых (регулируемых) величин и функциональных признаков ТСА. Условные обозначения ТСА, применяемые в схемах, включают графические, буквенные и цифровые обозначения. В верхней части графического обозначения наносят буквенные обозначения измеряемой величины и функционального признаков ТСА, определяющего его назначение. В нижней части графического обозначения наносят цифровое (позиционное) обозначение ТСА, первая цифра которого соответствует № локальной схемы, вторая - № ТСА в данной локальной схеме. Отборное устройство для всех ТСА изображают сплошной тонкой линией, соединяющей технологический трубопровод или аппарат с ТСА. Толщина линий, используемых в графических условных обозначениях на схемах, составляет:

технические средства автоматизации - 0,6 мм; контуры технологического оборудования и

трубопроводные коммуникации 1,5 мм. При необходимости указания конкретного места расположения отборного устройства (например, внутри технологического аппарата) его обозначают кружком ø = 2 мм.

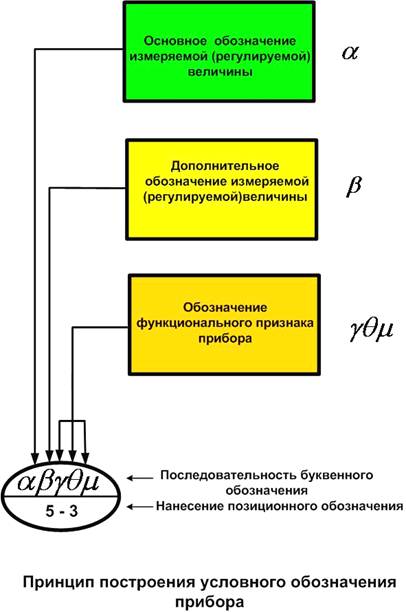

Ниже рассмотрен принцип построения условного обозначения ТСА в соответствии с ГОСТ 21.404-85.

Порядок расположения букв в буквенном обозначении ТСА принимают следующим:

- основное обозначение измеряемой (регулируемой) величины;

- дополнительное обозначение измеряемой величины (при необходимости);

обозначение функциональных признаков ТСА.

Порядок расположения буквенных обозначений функциональных признаков ТСА принимают с соблюдением следующей обязательной последовательности обозначений: I, R, C, S, A.

* Итак, буквой обозначают измеряемую (регулируемую) величину:

Таблица 1

D	Плотность
E	Электрическая величина
F	Расход
G	Размер, положение, перемещение
H	Ручное воздействие
K	Время, временная программа
L	Уровень
M	Влажность
P	Давление, вакуум
Q	Величина, характеризующая качество: состав, концентрация и т.п.
R	Радиоактивность
S	Скорость, частота
T	Температура
U	Несколько разнородных измеряемых величин
V	Вязкость
W	Масса

Понимание происхождения символов облегчает задачу их запоминания. С целью унификации с международным стандартом ANSI ISA-S5.1-1984(R1992) первая буква символа, как правило, это первая буква английского слова, обозначающего параметр или соответствующую функцию (см. Таблицу 2):

Таблица 2

A (Alarm)	Тревога – символ сигнализации.
C (Choice)	Выбор, отбор – функциональный признак автоматического регулирования, управления.
D (Density)	Плотность, удельный вес, символ плотности.
D (Differential)	Дифференциал, разность – дополнительное обозначение после измеряемой величины разности, перепада.
E (Electric)	Электрический – символ любой электрической величины.
E (Elementary)	Первичный – функциональный признак первичного преобразователя, сенсора.
F (Flow)	Течение, поток, струя – символ расхода.
F (Fraction)	Дробь – дополнительное обозначение после измеряемой величины соотношения, доли.
G (Gabarit)	Габарит, размер – символ измерения размера, положения, перемещения.
H (Hand)	Рука – символ ручного воздействия.
H (High)	Высокий, верхний – функциональный признак верх- него предела измеряемой величины.
I (Indicate)	Индикация, указание – функциональный признак показывающего прибора.
K (Control)	Контроль (времени) – символ времени, временной программы.
K (Control station)	Станция контроля – функциональный признак наличия переключателя для выбора вида управления (ручное, автоматическое) и устройства для дистанционного управления.
L (Level)	Уровень – символ уровня.
L (Low)	Низкий – функциональный признак нижнего предела измеряемой величины.
M (Moist)	Влажный – символ влажности.
P (Pressure)	Давление – символ давления, вакуума.
P (Pneumatic)	Пневматический, воздушный – обозначение пневматического сигнала.
Q (Quality)	Качество – символ качества (состав, концентрация и т.п.).
Q (Quantity)	Количество, сумма – дополнительный символ интегрирования, суммирования по времени.
R (Radiation)	Радиация – символ радиоактивности.
R (Record)	Записывать, регистрировать – функциональный при- знак регистрации информации.
S (Speed)	Скорость – символ скорости, частоты.
S (Switch)	Включение – функциональный признак формирования сигнала включения, отключения, переключения, блокировки.
T(Temperature)	Температура – символ температуры.
T (Transmit)	Передавать – функциональный признак дистанционной передачи сигнала; символ преобразователя сигнала.
U (Universal)	Универсальный – символ измерения нескольких разнородных величин.
V (Viscosity)	Вязкость – символ вязкости.
W (Weight)	Вес, груз – символ массы.

Для обозначения величин, не предусмотренных данным стандартом, допускается использовать резервные буквы. Применение резервных букв должно быть расшифровано на функциональной схеме.

Резервные буквы: A, B, C, I, J, N, O, Y, Z,A.

· На месте буквы могут быть:

Таблица 3

Q	Интегрирование, суммирование по времени
J	Автоматическое переключение, обегание
F	Соотношение, доля, дробь
D	Разность, перепад

* функциональные признаки ТСА (в строгом нижеследующем порядке):

Таблица 4

I	Показание
R	Регистрация
C	Автоматическое регулирование, управление
S	Включение, отключение, переключение, блокировка
A	Сигнализация

При построении буквенных обозначений указывают не все функциональные признаки прибора, а лишь те, которые используют в данной схеме. Букву S применяют для обозначения контактного устройства прибора, используемого только для включения, отключения, переключения, блокировки. Букву А применяют для обозначения функции «сигнализация» независимо от того, вынесена ли сигнальная аппаратура на какой-либо щит или для сигнализации используются лампы, встроенные в сам прибор. При применении контактного устройства прибора для включения, отключения и одновременно для сигнализации в обозначении прибора используют обе буквы: S и A

Таблица 5

Дополнительные буквенные обозначения функциональных признаков ТСА.

Обозначение	Наименование	Назначение
E	Чувствительный элемент	Устройства, выполняющие первичное преобразование: преобразователи термоэлектрические, термопреобразователи сопротивления, датчики пирометров, сужающие устройства расходомеров и т. п.
T	Дистанционная передача	ТСА с дистанционной передачей сигнала: манометры, дифманометры, манометрические термометры.
K	Станция управления	ТСА, имеющие переключатель для выбора вида управления и устройство для дистанционного управления.
Y	Преобразование, вычислительные функции	Для построения обозначений преобразователей сигналов и вычислительных устройств.

Таблица 6
