Поршень
 |
Снимите стопорное кольцо поршневого пальца.
Внимание: Будьте осторожны, чтобы не уронить стопорное кольцо в картер.
Снимите поршневой палец и поршень.
Осмотрите поршень, поршневой палец и поршневые кольца. Снимите поршневые кольца.
Внимание:
Будьте осторожны, чтобы не повредить поршневые кольца. Счистите отложения нагара с канавок поршневых колец.
Установите поршневое кольцо на поршень.
Измерьте зазор между поршневым кольцом и канавкой.
Допустимое значение：
Верхнее кольцо: 0.10 мм
Второе кольцо: 0.10 мм
Снимите все поршневые кольца и установите каждое поршневое кольцо в нижнюю часть цилиндра
Внимание: Кольца удобнее устанавливать в цилиндр при помощи поршня.
Измерьте зазоры между торцами поршневых колец.
Допустимое значение: 0.5 мм.
Измерьте диаметр отверстия поршневого пальца.
Внимание: Измерение необходимо проводить не менее чем в двух плоскостях.
Допустимое значение: 14.04 мм.
Измерьте наружный диаметр поршневого пальца
Допустимое значение: 13.97 мм.
Внимание: Измерение необходимо проводить не менее чем в трёх точках.
Допустимый зазор между отверстием для поршневого пальца и поршневым пальцем: 0.03 мм.
Измерьте внешний диаметр поршня.
Внимание: Угол между точкой измерения и поршневым пальцем составляет 900, на 7 мм ниже юбки цилиндра.
Допустимое значение：52.37 мм
Убедитесь в отсутствии повреждений и износа внутренней стенки цилиндра.

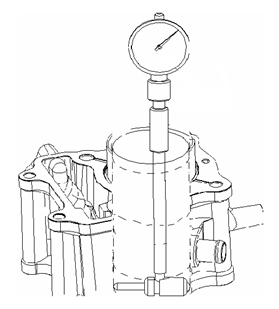

Измерьте диаметр цилиндра в верхней, средней и нижней точке, угол с поршневым пальцем должен составлять 900.
Допустимое значение: 52.413 мм
Измерьте зазор цилиндра и поршня, ипользуйте максимальное полученное значение.
|
|
|
Допустимое значение: 0.053 мм
Измерьте кривизну внутренней стенки (разница диаметров между направлениеями X и Y)
Допустимое значение: 0.005 мм.
Измерьте цилиндричность внутренней стенки (разница диаметров в верхней, средней и нижней точках в направлении X или Y).
Допустимое значение: 0.004 мм
Проверьте плоскостность поверхности цилиндра.
Допустимое значение：0.05 мм
Измерьте диаметр отверстия верхней головки шатуна.
Допустимое значение: 14.04 мм
|
|
|
|
|
