Моделирование двухконтурной системы ТП-Д

Двухконтурные системы подчиненного регулирования широко применяют для управления скоростью ДПТ посредством изменения напряжения на якоре при постоянном потоке. Внутренний контур состоит из регулятора тока якоря, тиристорного выпрямителя, якорной цепи и датчика тока. Внешний контур, в зависимости от требований к приводу, к жесткости характеристик, – может быть реализован одним из трех вариантов: с обратной связью по частоте вращения (по скорости), с обратной связью по ЭДС двигателя и с обратной связью по напряжению.

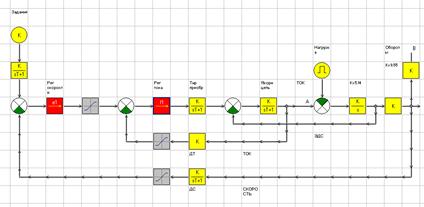

Структурная схема системы с обратной связью по скорости и модель системы в программе АС 3.1 представлена на рис. 9.1.

Рис.9.1 Пример моделирования двухконтурной системы с обратной связью по скорости.

Для расчета коэффициентов передачи и постоянных времени звеньев модели использованы справочные данные двигателя и преобразователя. Получены следующие параметры модели (примем R_тп=0.8R_a; L_тп=L_a):

Суммарное сопротивление якорной цепи R_э = R_а+R_ТП = 1,8 R_а = 0.72 Ом

Суммарная индуктивность L_э = L_а+L_ТП = 2 L_а = 0,024 Гн

Электромагнитная постоянная Т_э = L_э / R_э = 0,033 с

Электромеханическая постоянная Т_м = JR_э /(αФ)² = 0,25 с

Коэффициент тирист. преобразователя k_ТП = 28

Постоянная преобразователя Т_ТП = 0,01 с

Коэффициент обратной связи по току k_Т = U_у /2,5 I_н = 0,093

Коэффициент обратной связи по скорости k_с = U_у / ω _max = 0,063

Максимальная частота вращения ω _max = n _max ·2π /60 = 157 с^-1

Постоянная времени в канале ОС по скорости Т_ДС = 0,03 с

Для расчета коэффициента преобразователя использовано соотношение:

.

Максимальное напряжение тиристорного преобразователя U_В принято равным 280 В, а максимальное напряжение регулятора тока U_у – 10 В. Постоянная преобразователя принята равной 0,01 с. (Здесь и далее унифицированный уровень напряжения принят равным 10 В; на этом уровне ограничены задающие напряжения и выходные напряжения датчиков и регуляторов. В действительности уровень ограничения напряжения для различных элементов системы может быть разным, что должно учитываться при расчетах параметров модели и вводе ограничений.

Будем считать обратную связь по току безынерционной, т.е. Т_ДТ =0. Коэффициент обратной связи по току рассчитан по формуле:

.

Максимальная скорость вращения двигателя принята равной

1500 об/мин. Соответственно . Тогда коэффициент обратной связи по частоте вращения k_с будет равен:

.

Постоянная времени фильтра в канале обратной связи по скорости Т_ДС принята равной 0,03 с.

При использовании ПИ-регулятора тока с передаточной функцией и настройке контура на оптимум по модулю, параметры регулятора тока будут следующими:

Т_РТ = Т_э = 0,033 с.

здесь В ₀ = 2 Т_ТП = 0,02 с.

Таким образом, регулятор тока будет следующим:

Коэффициент пропорционального регулятора скорости при настройке контура частоты вращения на оптимум по модулю можно рассчитать по формуле:

здесь B_ос = 2(2 Т_ТП + Т_ДС) = 2(0,02 + 0,03) = 0,1 с.

Таким образом, рассмотрены все звенья модели, представленной на рис.9.1 (файл OSS1.sa и макрос mc_pirt1.sa).

Моделировались два последовательных режима: отработка задающего напряжения U_З = 7 В на холостом ходу в течение 2 секунд и последующее ступенчатое приложение нагрузки -43 А. Длительность второго режима 1 с. Расчет проводился с шагом интегрирования 0,001 с.

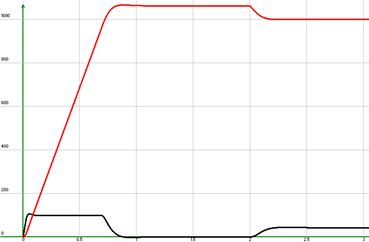

Результат, выведенный на график, представлен на рис.9.2. Согласно графику, статическая просадка скорости при приложении нагрузки составила примерно 60 об/мин.

Рис. 9.2. Результаты моделирования двухконтурной системы с обратной связью по скорости с П-регулятором скорости.

Второй вариант расчета проводился для двухкратноинтегрирую­щей системы с ПИ-регулятором скорости и фильтром на входе регулятора. Коэффициент регулятора остается неизменным и равным 9.9. Постоянная регулятора при настройке контура на симметричный оптимум рассчитана по формуле:

Т_РС = 4 Т_µс = 0,14 c.,

где с.

В канал задания введен фильтр с такой же постоянной времени. Контур регулирования тока якоря не изменялся.

Результаты представлены на рис. 9.3. Основное отличие переходных процессов заключается в том, что задание отрабатывается с перерегулированием 4%, а скорость привода после приложения нагрузки восстанавливается, причем за короткое время (примерно 0,5 – 1 секунды). Система с П-регулятором скорости имеет более высокое быстродействие, чем система с ПИ-регулятором (OSS1_PI.sa с макросом mc_pirs1.sa).

Рис. 9.3. Результаты моделирования двухконтурной системы с обратной связью по скорости с ПИ-регулятором скорости.
