Визуальный вывод информации. Индикаторные устройства

Ульяновск 2002

Курочкин И.В.

Визуальный вывод информации. Индикаторные устройства.

Дисциплина: Периферийные устройства

Составители: Кузин С.В.

Под редакцией Куцоконя Н.С.

Свыше 70% информации представляется оператору в знаковой или изобразительной форме с помощью устройств отображения информации.

По характеру отображаемой информации индикаторные устройства делятся на алфавитно-цифровые и графические. Первые предназначены для отображения различных текстовых сообщений, а графические кроме текстов позволяют формировать на экране индикатора карты, схемы, чертежи и др.

По функциональным возможностям индикаторные устройства делятся на пассивные и диалоговые.

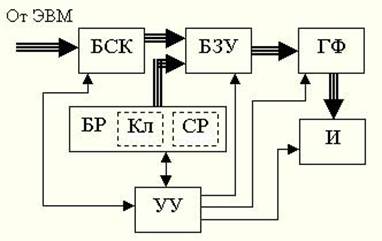

Схема устройства пассивного типа содержит:

БСК – блок сопряжения с каналом.

БЗУ – буферное ЗУ.

ГФ – генератор функций.

И – индикатор

УУ – устройство управления

Информация от ЭВМ через БСК записывается в БЗУ, где хранится в течение всего времени ее отображения. ГФ является преобразователем кодов в графическое изображение, в частности, выполняет функции знакогенератора. Оператор не может здесь изменять или исправлять информацию на экране индикатора и отправлять ее в ЭВМ. Пассивные индикаторные устройства используются в различных информационно-справочных системах группового и коллективного пользования. Такие устройства иногда называют мониторами или табло.

Диалоговые устройства индикации (дисплей) не только выводит информацию на экран, но и имеют средства редактирования, позволяющие производить ее изменения. Для этого в схему устройства включают блок редактирования БР, содержащий клавиатуру Кл и средства редактирования

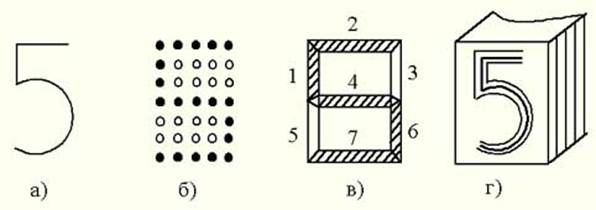

По способу воспроизведения символов на экране индикаторные устройства делятся на четыре группы:

а) Воспроизведение в виде быстро перемещающегося светящегося пятна, рисующего знак. Этот метод можно использовать благодаря инерции зрения. Минимальное время сохранения глазом информации – около 0,05 сек; если светящаяся точка успевает обежать контур символа за 0,05 сек, то у оператора будет впечатление сплошной линии контура. Это контурные индикаторы.

б) Символ набирается из отдельных точек одновременно. Это так называемые мозаичные устройства. На некотором расстоянии от табло символ воспринимается как сплошной светящийся знак благодаря иррадиации зрения (оптическое явление, заключающееся в том, что границы белого пространства как бы расширяются за счет темного фона).

в) Цифра синтезируется из отдельных светящихся отрезков линий. Это уменьшает количество светящихся элементов и несколько упрощает схему включения, хотя и снижает надежность в воспроизведении символов. Это знакосинтезирующие устройства.

г) Символ появляется на экране в виде заранее подготовленной фигуры, нарисованной или выгравированной на металле или стекле. Этот метод называется фигурным.

С конструктивной и технологической точек зрения индикаторы должны отвечать следующим требованиям:

а) высокая надежность и долговечность;

б) простота конструкции и технологичность производства;

в) нечувствительность к внешним факторам;

г) малая энергоемкость;

Кроме этого инженерная психология предъявляет свои требования:

а) Изображение символа должно быть четким, ясным с контрастностью не ниже 0,3-0,5.

Яркость контраста определяется по формуле:

при В_ф>В_о

где В_ф – яркость фона

В_о – яркость объекта

или если В_о>В_ф

Очевидно, что всегда 0 £ К £ 1

Контраст величиной до 0,2 рассматривается как малый, до 0,5 - как средний и выше 0,5 – высокий контраст;

б) Скорость смены показаний не должна превышать 3 зн/сек, а для непрерывно движущихся символов - 2 зн/сек;

в) Индикатор должен обеспечивать максимальный угол обзора при сниженном параллаксе;

г) Размеры символов должны соответствовать оптимальной угловой величине остроты зрения равной 40’:

,

где a - угол зрения (a_опт = 40’).

h – высота символа.

D – расстояние от глаз до экрана.

Ширина знака должна составлять 3/5h, толщина контура 1/8h, расстояние между знаками 1/2 ширины знака. Основными техническими характеристиками знаков являются:

Быстродействие – характеризует скорость приема отображения и смены информации на экране.

Разрешающая способность – оценивается количеством воспроизводимых линий на расстоянии 1 мм.

Точность отображения является одной из основных характеристик приборов графического типа.

Информационная емкость – максимальное количество информации, которое может быть отображено на экране. В общем случае, когда информационные поля, закрепленные за определенными участками экрана, используют k – различных алфавитов, информационная емкость равна:

ni-общее количество одновременно отображаемых символов i-го алфавита в пределах информационного поля.

mi- длина i-го алфавита.
