Силове передаточне число пневматичного гальмівного привода матиме вигляд

Силове передаточне число пневматичного гальмівного привода визначають з умови однакових моментів, що діють на приводний пристрій з боку гальмівного привода та з боку гальмівних колодок.

Силове передаточне число гідравлічного гальмівного привода

Умова рівноваги сил та сил, що розтискають колодки гідравлічного привода має вигляд

(10) де

та - діаметри головного та робочого гальмівних циліндрів.

З формули (10) отримаємо зусилля в гальмівних механізмах

звідки отримаємо

, або (11) де

- тиск повітря в системі. - діаметр гальмівного циліндра (камери). - сила тиску повітря на поршень (діафрагму) гальмівного привода.

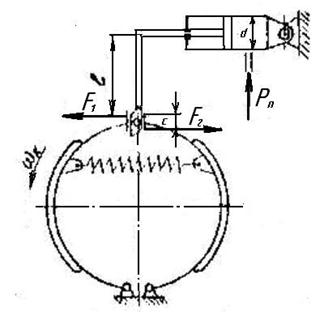

Рис 48. Розрахункова схема для визначення силового передаточного

числа пневматичного гальмівного привода.

З формули (11) отримаємо

звідки

При розрахунку гальмівного привода стоянкової гальмівної системи також виходять з можливості утримання автомобіля на похилому полотні дороги.

Рис 49. Розрахункова схема для визначення силового передаточного

числа механічного привода до колісних гальмівних механізмів.

1- гальмівний важіль. 2- трос. 3- гальмівна колодка. 4- розтис-

кний важіль. 5- розпірна планка.
