Чердаком

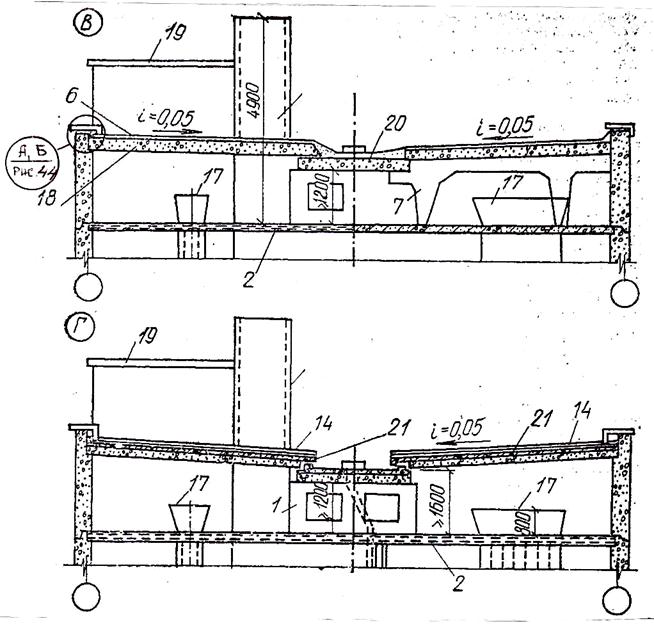

Рис.42. Примеры конструкций чердачных железобетонных крыш с теплым чердаком.

В - с теплым чердаком и рулонной крышей; Г— то же, с безрулонной кровлей; 1 -

опорный элемент; 2 - панель чердачного перекрытия; 3 - утеплитель; 4 - кровельная

ребристая панель; 5 - рулонный ковер; 6 - водосборный лоток; 7 - опорная рама; 8 -

защитный слой; 9 - пароизоляционный слой; 10 — полоса рубероида; 11 - фасадный

опорный элемент; 12 — железобетонная кровельная панель безрулонной крыши; 13 -

гидроизоляционный слой из мастичных или окрасочных составов; 14 — П-образная плита-

нащельник; 15 - водосточная воронка; 16 - вентиляционный блок (шахта); 17 - оголовок

вентиляционного блока; 18 - легкобетонная панель покрытия; 19 - машинное отделение

лифта; 20 - легкобетонная панель лотка; 21 - двухслойная кровельная панель

Рис. 43.Рулонная крыша с теплым чердаком (тип В)

А - схема-план крыши; 1 - вытяжная шахта; 2 - водосточная воронка;

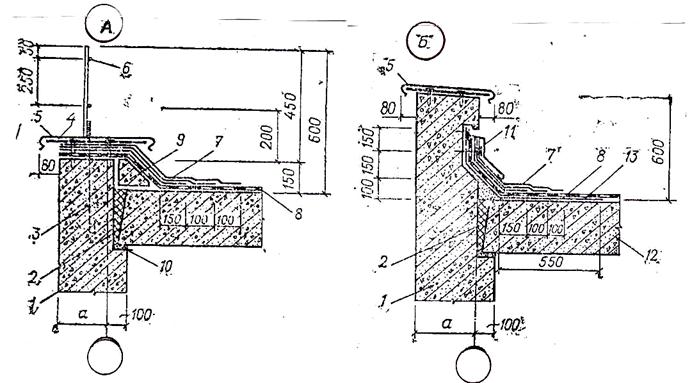

Рис.44. Узлы сопряжений конструкций рулонной крыши с теплым чердаком.

а, б - варианты конструкции ограждения крыши; 1 - фризовая панель; 2 - утепляющий

вкладыш; 3 - анкерный выпуск; 4 - кровельные костыли шагом 600 мм; 5 - оцинкованная

кровельная сталь; 6 - стойка ограждения; 7 - три дополнительных слоя рубероида; 8 -

основная кровля; 9 - бетонный бортовой камень; 10 - цементно-песчаный раствор; 11-

защитный фартук из оцинкованной кровельной стали; 12 - кровельная панель.

Рис. 45.Детали примыкания кровли к парапету:

1 - стена; 2 - парапетная плита: 3 - стойка металлического ограждения; 4 -антисептированные пробки через 700...900 мм; 5 - гвоздь; б- фартук из оцинкованной стали; 7 - гидроизоляционный ковер: 5 - утеплитель; 9 - цементный раствор; 10 -гидроизоляционная мастика; 11 - дюбель; 12 - оцинкованная сталь на клямерах; 13 -

рейка

Рис. 46. Детали внутренних водостоков:

а - водосточная воронка на скатной и плоской кровле; б — то же, на крыше-ванне; в -то же, на крыше-террасе; 1 - цементная стяжка; 2 — винтовое крепление; 3 - крышка с

водосливной решеткой; 4 - прижимное кольцо; 5 - опорное кольцо (поддон); 6 -

набетонка; 7 - чаша воронки; 8 - асбестоцементная труба; 9 - гравий, втопленный в

мастику; 10 - гидроизоляционный ковер; 11 - утеплитель; 12 - пароизоляция; 13 - плита

покрытия; 14 - вставной патрубок для создания на кровле нужного слоя воды; 15 - глухой

колпак; 16 - прижимное кольцо с водосливной решеткой; 17 - слой воды; 75 - плитный

пол крыши-террасы; 19- гравий или крупный песок; 20 - плоская крыша-решетка

Количество воронок зависит от количества осадков в данном районе. В

обычном секционном жилом доме в каждой секции предусматривают

водосточную воронку, которую устанавливают в местах, где возможна

прокладка водосточного стояка (обычно над санузлами в квартирах или у

стен лестничной клетки).

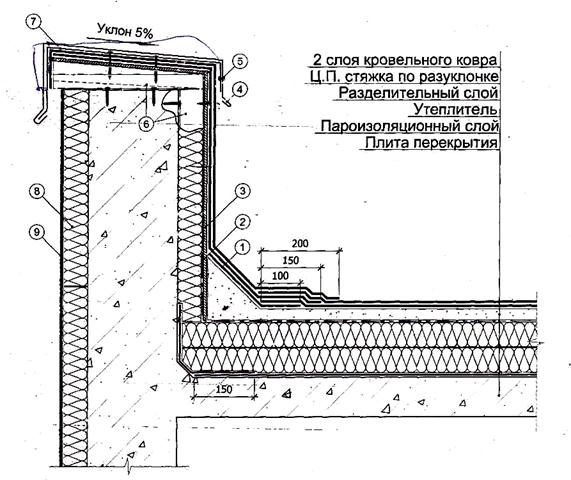

(1) Дополнительный слой кровельного материала

(2) Разделительный слой завести выше уровня переходного бортика

(3) Лист плоского шифера

(4) Фартук из оц. стали

(5) Фартук из оц. стали крепить заклепками к крепежному элементу

(6) Металлический профиль, закрепленный на парапете

(7) Крепежный элемент

(8) Минераловатный утеплитель

(9) Тонкослойная штукатурка

ПРИМЕЧАНИЯ:

Плоский шифер крепится к парапету через металлический гнутый профиль с помощью саморезов.

Профиль устанавливают исходя из размеров теплоизоляционных плит, но расстояние между профилями не должно превышать 600 мм.
