Визуализация сборки

Создание нового агрегата

Режим предназначен для автоматического формирования (вырезания) помещения из любого сформированного ранее агрегата. Для этого необходимо маркером выбрать агрегат, из которого вырезается новый агрегат и нажать клавишу ENTER. В результате на экране появится таблица (см. рис. 17) – запрос о координатах шести отсекающих плоскостей, параллельных базовым плоскостям судна.

Рисунок 17 – Поле ввода информации об отсекающих плоскостях.

После задания координат плоскостей и нажатия клавиши ENTER произойдет запрос номера вырезаемого агрегата. После задания номера этого агрегата он автоматически включается в сборку, и его номер появляется в строке на экране.

Выход из режима - клавиша ENTER.

В качестве агрегатов могут задаваться и проницаемые части (ниши в корпусе, шахты, бункеры и т.п.). Для этого в режиме «Сборка агрегатов» фактор суммирования должен быть введён отрицательным «-1».

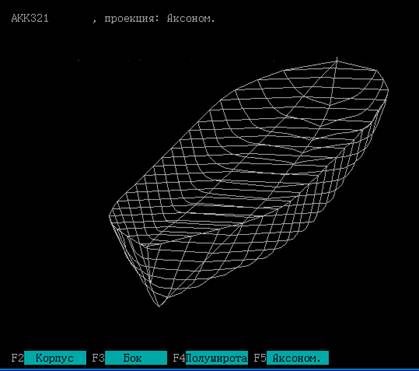

Режим предназначен для визуализации контроля сборки агрегатов в графическом виде на экране дисплея на проекции "Корпус", "Бок", "Полуширота", "Аксонометрия", переключение которых производится с помощью кнопок F2, F3, F4 и F5 (рис. 18).

Рисунок 18 - Визуализация сборки агрегатов.

При наличии видимых ошибок необходимо перейти в режим «Сборка агрегатов» или во «Ввод агрегата».
