Особенности конструктивного моделирования рукавов различных покроев

Общий план конструктивного моделирования рукава реглан (РРег) и рубашечного (РР) выражается следующей последовательностью:

· Подготовка спинки и полочки к КМ

· Подготовка рукава к КМ

· Проверка срезов на сопряженность

· Монтаж деталей

· Изготовление образца и проверка его на адекватность проектируемой форме.

Общий план конструктивного моделирования цельновыкроенного рукава (ЦР) несколько отличается от предыдущего:

· Подготовка деталей спинки и полочки БК к КМ

· Подготовка деталей рукава БК к КМ

· Проверка срезов на сопряженность

· Монтаж деталей

· Построение ластовицы

· Изготовление образца и проверка его на адекватность проектируемой форме.

Последовательность перехода от втачного рукава к рукавам различных покроев с помощью КМ заключается в следующем.

2.6.3.1. Подготовка спинки и полочки к КМ. Для рукавов РРег на спинке: закрыть вытачку на выступание лопаток, перенести ее в пройму в область контрольного знака. На полочке перевести вытачку на выступание грудных желез для РРег – под пройму (рисунок 11), ЦР – в горловину (рисунок 12), РР – в пройму (рисунок 13). Далее переводят часть плечевого участка полочки (площадь с участком S = 1-2*Дпср см², где Дпс – длина плечевого среза) на плечевой срез спинки.

Для типового варианта втачного рукава область соединения рукава с проймой совпадает с областью сочленения руки с туловищем. Такое соединение позволяет устойчиво удерживать баланс изделия во время его эксплуатации. Для других покроев рукава отсутствие совпадения этих двух областей во время движения перемещает изделие назад и поэтому баланс изделия изменяется. Именно поэтому для рукавов РР, Рег и РЦ осуществляют уточнение баланса изделия путем переноса и пристраивания участка плечевого среза полочки к участку плечевого среза спинки.

На спинке для рукава РРег проводят линию реглана, так, чтобы она проходила через контрольный знак на пройме и через точку на горловине, отстоящую от вершины плечевого среза в среднем на 3-6 см. Полученную линию реглана оформляют плавными кривыми.

Вытачку на выступание лопаток желательно оформить в линии реглана спинки. Те же действия осуществляют на полочке, проведя линию реглана через контрольный знак проймы и точку на горловине полочке, расположенную ниже высшей точки плечевого среза на 3-6 см (см. рисунок 11).

Для ЦР – перенос вытачек может быть выполнен только для уточнения баланса изделия, а после этого их можно вернуть в тоже положение или в соответствии с моделью. Для РР необходимо удлинить плечевой срез спинки и полочки в среднем на 2-6 см (рисунок 13).

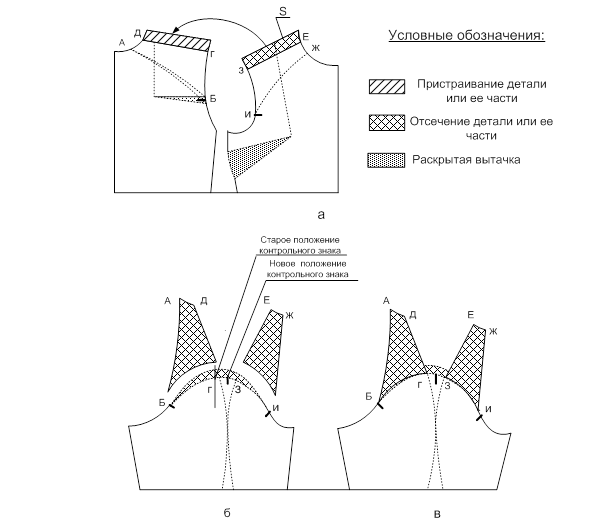

Рисунок 11 – Схема проектирования рукава реглан методами конструктивного моделирования

Затем необходимо измерить получившуюся величину углубления проймы (∆Пспр) и определить необходимость ее дальнейшего углубления. Углубление проймы в среднем может составлять 2-10 см.

Далее увеличивают, при необходимости, ширину спинки и полочки в соответствии с найденной разностью между прибавками к обхвату груди ∆ на основе сравнения величины прибавок к полуобхвату груди для типового варианта втачного рукава (Пг_ВР) и рубашечного (Пг_РР): ∆ = Пг_ВР– Пг_РР.

Раскрывшиеся вытачки на пройме спинки и полочке включают в общую длину проймы (см. рисунок 13). В изделиях, предназначенных для фигур средних размеров и с достаточной величиной прибавки к Пг, вытачка на выступание грудных желез не оформляется.

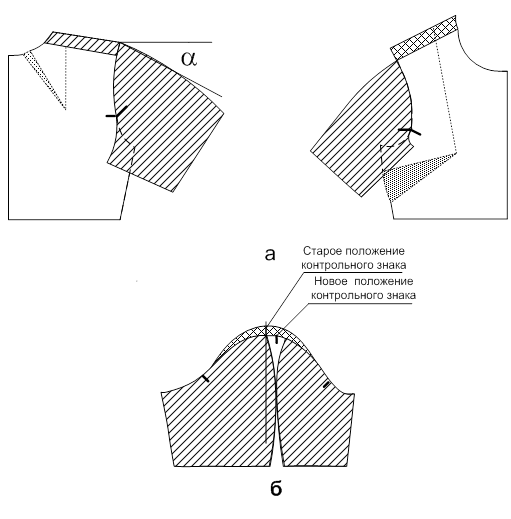

Рисунок 12 – Схема проектирования цельновыкроенного рукава методами конструктивного моделирования

Для фигур больших размеров в случае достаточных объемов изделия вытачка на выступание грудных желез может быть уменьшена на половину. Далее оформляют новую линию проймы. Для всех вариантов покроев измеряют Дпр.

2.6.3.2. Подготовка рукава к КМ. 2-х шовный рукав трансформируется в одношовный. Для РРег и ЦР – уменьшают Вок, предусмотренную во втачном рукаве: 1 – на величину огибания окатом рукава шва его втачивания в пройму (Погш); 2 – на толщину материала (П_тм÷); 3 – на декоративный припуск к высоте оката рукава, дающийся на формирование его объемной головки (Пвок_дк). Далее изменяют положение верхнего контрольного знака на рукаве соответственно переносу плечевого среза с полочки на спинку (на 1-2 см).

Рисунок 13 – Схема построения рубашечного рукава методами конструктивного моделирования

После этого оформляется новая линия оката головки рукава. Используя измеренную Докр, определяют величину посадки по окату рукава (Ппоср) и половина Ппоср откладывается в обе стороны от нового положения верхнего контрольного знака. Оформляется центральная вытачка и линии верхних срезов задней и передней частей рукава.

Для рубашечного рукава (РР) – определяют новые величины длины оката рукава по формуле: Док_рр = Дпр + 1-2 см и высоты оката рукава. Новая величина оката рубашечного рукава (Вок_рр) рассчитывается относительно высоты оката типового втачного рукава (Вок) по формуле:

Вок_рр = Вок – (Пвок_дк + Погш + П_тм +Dпс),

где Dпс – величина удлинения плечевых срезов.

Относительно новой Вок_рр выкладывается по 0,5 Дпр в обе стороны (для задней части рукава – [0,5Докр+1÷2см], для передней – [0,5Докр – 1÷2см]) до пересечения с горизонталью. Полученные отрезки делят по полам и оформляют новую линию оката рукава. Полученная длина оката рубашечного рукава уточняется до величины: Докр = Дпр + 1-2 см.

2.6.3.3. Проверка срезов на сопряженность. Тщательно проверяют все срезы на сопряженность по форме и длине. Оценку сопряженности параметров проймы и оката осуществляют по всем участкам между контрольными знаками. Окончательно оформляют плавными линиями все контурные линии деталей конструкции.

2.6.3.4. Монтаж деталей. Монтаж деталей для РРег и РЦ осуществляется относительно контрольных знаков на пройме спинки и полочке и соответствующим им контрольным знакам на окате рукава. Нежелательно, чтобы при совмещении участков проймы и оката рукава детали заходили друг на друга, т.к. происходит потеря площади деталей и нарушается антропометрическое соответствие изделия. Угол наклона верхнего среза ЦР a ( см. рисунок 12 ) не должен быть больше 60 градусов [1], так как в противном случае возможность движения руками в изделии будет невозможной.

2.6.3.4. Построение ластовицы. Построение ластовицы для ЦР осуществляют после присоединения передней и задней частей рукава к спинке и полочке. Схема построения приведена на рисунке 14.

Процесс конструктивного моделирования рукавов различных покроев является трудоемким процессом. Для получения изделий высокого качества после выполнения конструктивного моделирования необходимо тщательно проверить все срезы на сопряженность по форме и длине с учетом нормы посадки деталей относительно друг друга. Далее обязательно отшиваются макеты или образцы изделия, которые отрабатываются на все показатели качества.

Рисунок 14 – Схема построения ластовицы цельновыкроенного рукава
