Двухшпиндельный сверлильный станок tl-dg2

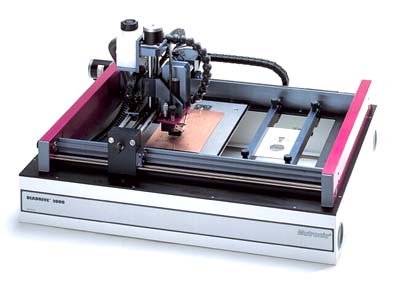

Одношпиндельный трехкоординатный настольный станок с программным управлением DIADRIVE 2000

Одношпиндельный трехкоординатный настольный станок с программным управлением DIADRIVE 2000 предназначен для сверления отверстий в печатных платах, формирования контура печатных плат, изготовления 3-х мерных объемных изделий, а также для изготовления макетов 1 и 2-х сторонних печатных плат. Станок работает под управлением персонального компьютера.

Основные технические характеристики

Максимальный размер рабочей зоны, мм	240х200 (240х480)
Разрешение, мкм	3,75
Точность, мкм	± 50
Частота вращения шпинделя, об/мин	6000 - 60000
Ход шпинделя по оси Z, мм
Тип шпинделя	Kavo 4025 125 Вт
Диаметр цанги, мм	3,175 (1/8")
Вес, кг
Типы входных данных	NC drill, Excellon

Двухшпиндельный станок с программным управлением TL-DG2 предназначен для сверления отверстий в печатных платах, а также для формирования контура печатных плат. Станок выпускается тайваньской фирмой Ta Liang Technology Co., Ltd.
Встроенная система непрерывного контроля состояния инструмента помогает мгновенно обнаружить сломанное сверло.

Основные технические характеристики

Максимальный размер рабочей зоны, мм	2 x 635 х 650
Скорость позиционирования по координатам X/Y, м/мин
Точность позиционирования, мм	± 0,001
Точность сверления, мм	± 0,015
Частота вращения шпинделя, об/мин	5000 - 200000
Диаметр сверла, мм	0,1 - 6,4
Диаметр фрезы, мм	0,8 - 2,4
Диаметр цанги, мм	3,175 (1/8")
Магазин сменного инструмента	2 х 300
Контроллер ЧПУ	TL PC
Габаритные размеры, мм	2100 х 2080 х 1800
Вес, кг

В состав установки входит:

· Композитное массивное основание.

· Управляющий ЧПУ контроллер на базе компьютера Intel Pentium.

· Система принудительного охлаждения шпинделя.

· Лазерная система непрерывного контроля состояния инструмента.

· Устройство автоматической смены инструмента.

Необходимое дополнительное оборудование:

· Компрессор (200 литров/мин; 6,5 bar).

· Промышленный пылесос.

==============================================================
