Разработка котлована

Разбивка осей здания и размеров котлована.

Методы и последовательность производства работ

Указание по подготовке объекта.

До начала земляных работ необходимо расчистить территорию, отчистить площадку от кустарника, выполнить отвод поверхностных и грунтовых вод, создать геодезическую разбивочную основу.

За 10 дней до начала строительства заказчик передают техническую документацию на геодезическую разбивочную основу и на закрепление знаков этой основы.

Грубая предварительная планировка площадки выполняется бульдозером марки Д-271А на базе трактора Т-100 «на глаз». Срезка растительного слоя выполняется бульдозером Д-271А, послойно за один проход бульдозера, последовательно по всей ширине.

Процесс разработки грунта бульдозером состоит из 3-х основных операций: набор, транспортировка и укладка грунта.

Разработка грунта выполняется параллельными полосами, равными ширине отвала бульдозера, при чем каждая предыдущая полоса перекрывает последующую от 0,3-0,5 м.

Бульдозер разрабатывает грунт гребенчатым способом. Стружка переменной толщины с поперечным заглублением отвала.

Разбивку выполняют при помощи теодолита и мерной ленты, используя метод прямоугольных координат. Близко лежащие стороны строительной сетки принимают за линии координат, а их пересечение за ноль отсчета. Разбивают главные оси здания, определяют положение точки 0 (ноль) главных осей.

Разбивку котлована для фундаментов здания выполняют по рабочим разбивочным чертежам, где все размеры даны от начала координат, за которое принимают точку пересечения крайних взаимно-неперпендикулярных осей здания, на разбивочный чертеж наносят отметки дна котлована. Все данные разбивочного чертежа переносят на обноску, состоящую из продольно закопанных в землю столбов и прибитых к ним досок на ребро. Обноску устанавливают по теодолиту параллельно осям будущего здания. Разбивку котлована начинают с выноса и закрепления на местности (в соответствии с проектом) створными шпалами основных рабочих осей, в качестве, которого принимают главные оси здания. Размеры котлована поверху, понизу и другие характерные точки отмечают хорошо видимыми колышками. Отклонение осей здания на обноске должна не превышать 5 мм при длине здания до 10 м и 20м при длине здания до 100м и более.

Высотное обоснование на строительной площадке обеспечивается реперами. Высотная отметка репера должна быть получена не менее чем от 2 реперов государственной геодезической сетки.

Разработка грунта в котловане выполняют экскаватором обратная лопата (ЭО-5015А) емкостью ковша 0,5м³.

Тип ходового устройства экскаватора гусеничный (технические характеристики экскаватора смотреть в разделе технические ресурсы). Емкость ковша экскаватора принята в зависимости от объема разрабатываемого грунта, минимальная глубина копания принята по СНиП.

Рабочий цикл экскаватора состоит из: копания (заполнения ковша), перемещение к месту выгрузки, выгрузка в отвал или в автотранспортное средство и обратный ход в забой.

Работать экскаватор должен в оптимальных условиях Rопт=0,9Rmax.

Разрабатывается выемка при периодическом перемещении экскаватора в забое, экскаваторными проходками. разработка экскаватором обратная лопата выполняет лобовыми забоями. Ширина проходки зависит от наибольшего радиуса копания.

Для въезда в котлован выполняют траншею с уклоном10-15%, ширина при одностороннем движении 3,5м и 2-х стороннем до 8м. Для вывоза лишнего грунта, его грузят в автомобили самосвалы. Обычно в самосвал входят 3-6 ковшей, допустимая нагрузка автомобиля 10%, недогрузка 5%.

Расчет количества автомобилей для бесперебойной работы экскаватора:

1. Vгр=Vков×Кн/Кн.р.= 0,3×1/1.24=0.24 м³.

2. Q= Vгр×γ=0, 24×1, 75 т.

3. N=П/Q=7/0,42=17

4. V=Vгр×n=0, 24×17=4т.

5. Ту=tн+tр+tm+60×L/Vгр +60×L/Vx.x=17,24

6. tн=4, 04×3, 4×60/100=8,24мин.

7. N=Ту/tн=17, 24/8, 24=2 автомобиля.

Для обратной засыпки котлована часть грунта оставляют на строительной площадке. При разработке котлована грунт укладывается в отвал.

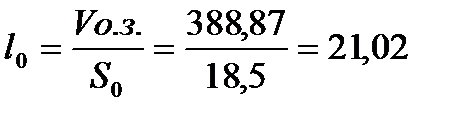

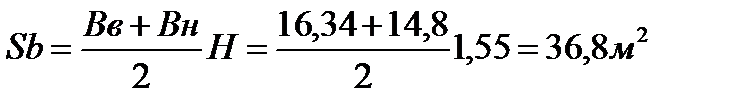

Расчет профиля отвала:

1)

2)

3)

4)

5)

1.2.6. Чтобы не разрушать естественную структуру грунта, грунт в котловане разрабатывают с недобором. Недобор грунта регламентируется СНиП, в зависимости от вида оборудования экскаватора и емкости ковша.

Для разработки грунта в котловане применяется бульдозер. Толщина стружки грунта срезаемого бульдозером не должна превышать 4-5см., которые зачищаются вручную. Число проходов бульдозера определяется по месту.

1.2.7. Обратная засыпка грунта в пазухи котлована выполняется механизировано – 70% (бульдозером) и вручную 30%. Одновременно выполняется уплотнение грунта пневматической трамбовкой марки ТР-4 с круглым башмаком. Уплотнение выполняется слоями толщиной. Толщину уплотняемого слоя грунта назначают в зависимости от условий производства работ, вида уплотняемого грунта, а также типа применяемых машин.

На основании ведомости подсчета объемов работ выбираем методы производств работ. Ведущими механизмами на строительной площадке, при выполнении земляных работ являются: а) бульдозер Д-271А Б) экскаватор ЭО-2621А.
