Печь шашлычница

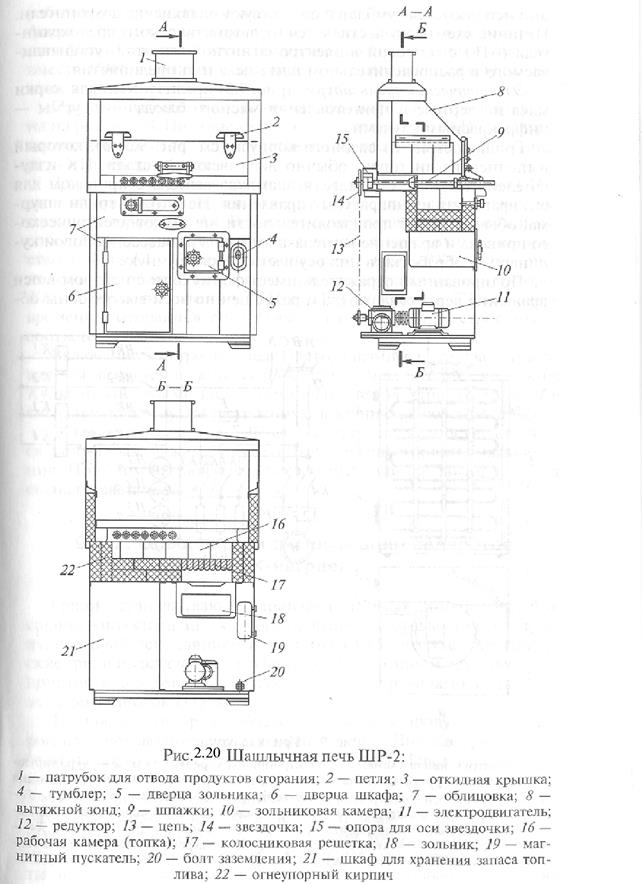

Печь шашлычная ШР-2 (рис. 2.20) состоит из рабочей камеры, работающей на твердом топливе, вытяжного зонда, зольниковой камеры, шкафа для хранения топлива и механизма привода шпажек.

Корпус печи сварен из стальных уголков, облицованных снаружи эмалированными листами. Рабочая камера (топка) изготовлена из огнеупорного кирпича и имеет две зоны. Топливо сжигается в первой зоне до образования равномерно горящих углей, которые затем перемешиваются во вторую зону под вращающиеся шпажки. Для жарки шашлыков используется уголь твердых пород дерева. Над рабочей камерой расположен вытяжной зонд, который через патрубок для отвода продуктов сгорания соединяется с дымоходом. Под зоной сжигания топлива расположена зольниковая камера с зольником.

Раскаленные угли температурой 500...800 ˚С являются в данном случае ИК-излучателями, лучистая энергия от которых передается продукту. Выделяющийся при тепловой кулинарной обработке шашлыка в незначительных количествах жир и сок попадают на угли и сгорают. Образующиеся при этом ароматические вещества в смеси с дымом от углей адсорбируются продуктом, придавая ему своеобразный вкус и запах.

Шпажки приводятся во вращение электродвигателем с редуктором через цепную передачу. С задней стороны печи расположена опора для звездочек цепной передачи, насаженных на оси, которые со стороны рабочей камеры имеют прорези, куда вставляются шпажки при жарке шашлыков. Между собой звездочки шпажек соединены цепью. Электродвигатель включается с помощью магнитного пускателся и тумблера.
