Порядок подключения оборудования

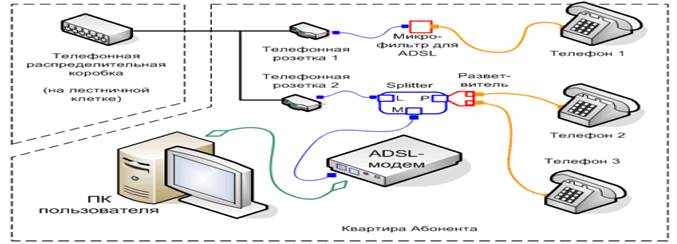

Схема подключения ADSL-модема DSL-2500U представлена на рисунке:

На рисунке приведен пример подключения к ADSL-модему нескольких компьютеров, объединенных в локальную сеть посредством Ethernet коммутатора. При необходимости подключения одного компьютера, он подключается непосредственно в ADSL-модем.

Подключение оборудования производится в следующей последовательности:

§ подключите сплиттер к телефонной розетке;

§ подключите модем и телефонные аппараты к сплиттеру;

§ подключите модем к компьютеру.

Модем подключается к сплиттеру через разъем «MODEM», а сплиттер к свободной телефонной розетке через разъем «LINE», используя телефонные кабели из комплекта поставки. Все телефонные аппараты (телефоны, факсы и т.д.) подключаются к сплиттеру только через разъем «PHONE». Если в Вашей квартире установлены розетки старого образца (пятиштырьковые), то необходимо будет приобрести переходник на евро-разъем (RJ11).

Сплиттер, не влияет на работу телефона и при правильном соединении телефонный аппарат должен работать так же, как и до установки сплиттера.

Внимание! Данный модем не предназначен для круглосуточного использования! Использование модема круглосуточно, а так же при недостаточном охлаждении (установка модема или его блока питания в непроветриваемом месте, а так же рядом с источниками тепла) ЛИШАЕТ ВАС ГАРАНТИИ НА МОДЕМ.
