Реальные дифференциаторы

В дифференциаторах применяется динамическая стабилизация.

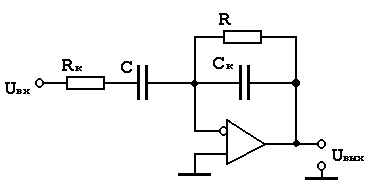

Схема:

Рис. 2.14

Конденсатор С_к выбирается так, чтобы участок АЧХ со спадом 6 дб/окт начинался на частоте более высокой, чем максимальная частота полезного дифференцированного сигнала. Уменьшается доля ВЧ шумов в выходном сигнале.

Этот участок начинается на частоте F₂ =

Сопротивление R_к ограничивает коэффициент усиления на BЧ, обеспечивает динамическую устойчивость.

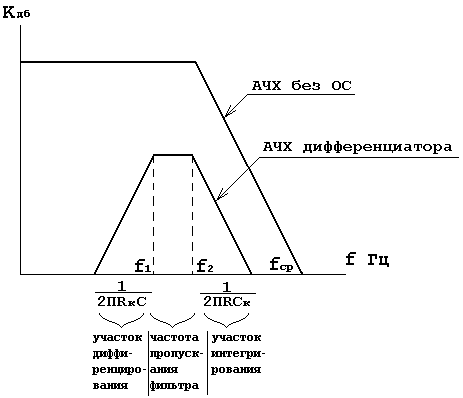

Частотная характериcтика скорректированного дифференциатора приведена на рис. 2.15

Рис. 2.15

Добавление R_к приводит к появлению на АЧХ горизонтального участка и прекращению дифференцирования на частотах, превышающих частоту:

Генератор сигналов — это устройство, позволяющее получать сигнал определённой природы (электрический, акустический или другой), имеющий заданные характеристики (форму, энергетические или статистические характеристики и т. д.). Генераторы широко используются для преобразования сигналов, для измерений и в других областях. Состоит из источника (устройства с самовозбуждением, например усилителя охваченного цепью положительной обратной связи) и формирователя (например, электрического фильтра)

Автогенератор — электронный генератор с самовозбуждением.

Автогенератор вырабатывает электрические (электромагнитные) колебания, поддерживающиеся подачей по цепи положительной обратной связи части переменного напряжения с выхода автогенератора на его вход. Это будет обеспечено тогда, когда нарастание колебательной энергии будет превосходить потери (когда петлевой коэффициент усиления больше 1). При этом амплитуда начальных колебаний будет нарастать.

Существует 2 режима работы автогенератора: мягкий и жесткий режимы.

Мягкий режим характеризуется безусловным быстрым установлением стационарного режима при включении автогенератора.

Жесткий режим требует дополнительных условий для установления колебаний: либо большой величины коэффициента обратной связи, либо дополнительного внешнего воздействия (накачки).

Классификация:

 генераторы синусоидальных и гармонических колебаний;

 генераторы прямоугольных импульсов;

 функциональные генераторы различных по форме импульсов;

 генераторы шума;

 генераторы сложных сигналов
